نظام عمود الفصل الصناعي المبطن بـ PTFE

نظام عمود الفصل الصناعي المبطن بـ PTFE عبارة عن وحدة فصل جاهزة للاستخدام، وتختلف بشكل واضح عن عمود التقطير أو التصحيح المستقل الفردي. يكمل جسم البرج الواحد عملية النقل الجماعي الداخلي فقط؛ بينما يدمج هذا النظام المتكامل برج الفصل الأساسي، ووحدة تسخين إعادة الغلاية، والمكثف العلوي، وجهاز استقبال عازل الارتجاع، ومجموعة كاملة من تجهيزات صمامات الأنابيب المضادة للتآكل في حلقة عملية واحدة متماسكة. تعتمد جميع المكونات المبللة بطانة PTFE غير الملحومة للتعامل مع البخار المتآكل الساخن والمكثفات. يعمل التصميم المعياري المثبت على منصة منزلقة على تقليل عبء عمل التركيب في الموقع، مما يؤدي إلى تجنب مخاطر عدم التطابق الناجمة عن شراء معدات منفصلة متفرقة. يتم توفيره على نطاق واسع للمجمعات الكيميائية الخارجية لتجزئة المذيبات المسببة للتآكل، وتجديد مذيبات النفايات، ومشاريع تنقية الخليط المحتوي على الفلور.

ما هو نظام عمود الفصل الصناعي المبطن بـ PTFE？

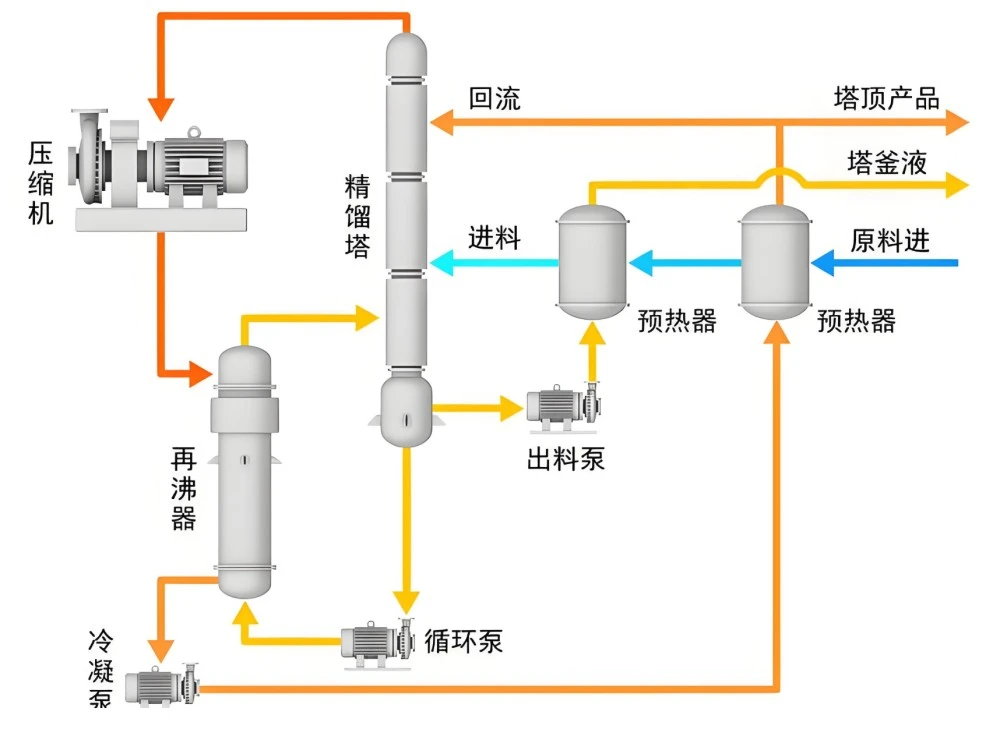

نظام عمود الفصل الصناعي المبطن بـ PTFE عبارة عن مجموعة فصل متكاملة جاهزة للاستخدام لتجزئة الخليط الكيميائي المسببة للتآكل. يتكون النظام بأكمله من وحدات معالجة متعددة مبطنة بـ PTFE: عمود الفصل الرئيسي، وغلاية إعادة الغليان المبطنة بـ PTFE، والمكثف العلوي، ومستقبل الارتجاع، وصمامات التحكم المبطنة، والمحملات، وخطوط الأنابيب الناقلة. يكمل العمود الرئيسي نقل كتلة البخار والسائل المعاكس للتيار. تولد إعادة الغليان بخارًا متآكلًا متصاعدًا. يقوم المكثف العلوي بتبريد البخار وتحويله إلى مكثف؛ مخازن استقبال الارتجاع لتقطير التقطير وتحقق تداول الارتجاع. جميع الأسطح الداخلية التي تلامس البخار أو السائل المتآكل مغطاة بالكامل ببطانة PTFE مغلفة بالفراغ. إنها تعتمد حواف موحدة مضادة للتآكل HG20536 داخل الانزلاق، مما يحقق سير عمل الفصل المستمر المغلق، لا حاجة للعملاء إلى مصدر معدات منفصلة متفرقة. يمكن أن تعمل في ظل فراغ جوي أو معتدل لفصل المواد المسببة للتآكل متعددة المكونات.

مزايا المنتج الأساسية

1. الحل المتكامل الكامل الجاهز يدمج العمود الرئيسي، وغلاية إعادة الغلي، والمكثف، ووعاء الارتجاع، ومجموعة صمامات الأنابيب الداعمة في انزلاق واحد. تجنب مخاطر عدم تطابق المعلمات الناتجة عن عمليات الشراء المتفرقة متعددة الموردين، وتقليل عبء عمل التنسيق الهندسي للعملاء.

2. حماية بطانة PTFE ذات الحلقة الكاملة ليس فقط جسم البرج الرئيسي؛ إعادة الغليان، التجويف الداخلي للمكثف، مستقبل الارتجاع وجميع مكونات صمام الأنابيب المتصلة تعتمد بطانة مضادة للتآكل PTFE. القضاء على نقاط ضعف التآكل المحلية الموجودة في وحدات الفصل المبطنة جزئيا.

3. التصنيع المسبق المعياري المثبت على الانزلاق تم تجميعه مسبقًا واختباره مسبقًا داخل المصنع. يتطلب العمل في الموقع فقط توصيل المرافق، مما يؤدي إلى تقصير كبير في التركيب الميداني ودورة التشغيل لمشاريع المصانع الكيميائية.

4. التكيف مع الإنتاج المستمر بتبديل الدُفعات المُحسّن للفصل المستمر على مدار 24 ساعة على المدى الطويل، كما يدعم أيضًا تنقية الدُفعات المتقطعة. يعمل سطح PTFE الداخلي الأملس على تقليل مخاطر التلوث المتبادل أثناء تبديل مخاليط المواد الخام المختلفة.

5. التخصيص الموجه نحو العمليات قم بضبط الأجزاء الداخلية للبرج ومنطقة التبادل الحراري وتكوين حلقة الارتجاع وفقًا لهدف نقاء الفصل لدى العميل وخاصية وسط التغذية وقدرة المعالجة.

6. معيار الواجهة الموحدة المضادة للتآكل جميع التوصيلات الداخلية تعتمد معيار الحافة المبطنة بالكامل بـ PTFE HG20536؛ يمكن للواجهة الخارجية أن ترسو مع خزان التغذية الأولي وأوعية تخزين المنتج النهائية بشكل ملائم.

استكمال جدول المواصفات الفنية

مجالات التطبيق الرئيسية

مناسبة للفصل الكامل للخلائط متعددة المكونات المسببة للتآكل، مع سجلات تسليم التصدير إلى المناطق الصناعية الكيميائية في جنوب شرق آسيا والشرق الأوسط:

1. صناعة الفلوروكيميائية: تجزئة وتنقية مخاليط المذيبات المختلطة المحتوية على الفلور

2. مصنع المواد الكيميائية الدقيقة: فصل متعدد المكونات للمواد الخام المسببة للتآكل وجمع نواتج التقطير عالية النقاء

3. مشروع إعادة تدوير مخلفات المذيبات: تجديد وفصل المخلفات الحمضية/القلوية الممزوجة بالمذيبات

4. إنتاج المواد المساعدة للطاقة الجديدة: تنقية مذيبات عملية التآكل لتصنيع مواد الليثيوم

5. المشروع الكيميائي لحماية البيئة: فصل واستعادة المكونات القيمة من النفايات السائلة المسببة للتآكل

6. اختبار صناعي على نطاق تجريبي: حلقة فصل كاملة لأبحاث العمليات المسببة للتآكل المتوسطة

عملية الإنتاج القياسية للنظام المتكامل

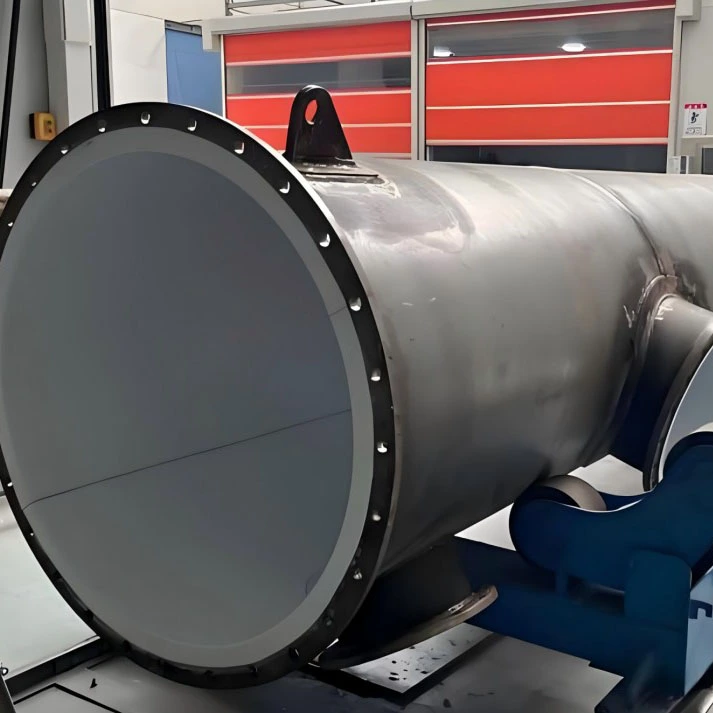

1. معالجة غلاف الوحدة الفردية: أقسام العمود الرئيسي، إعادة الغلي، لحام غلاف جهاز استقبال الارتجاع، تلميع اللحام الكامل وإزالة الشحوم بدرجة الحرارة العالية لكل مكون يتحمل الضغط.

2. كل مكون من مكونات الجدار الداخلي معالجة السفع الرملي الثقيلة بدرجة Sa2.5، تعمل على تحسين قوة اللصق لألواح PTFE.

3. معالجة المواد الخام بتنشيط الصوديوم. تصفيح PTFE غير الملحوم بالفراغ لكل وحدة مبللة داخل ورشة عمل نظيفة بدرجة 10000؛ لحام PFA مزدوج بالذوبان الساخن على جميع زوايا الفوهة والشفة الانتقالية.

4. تركيب الأجزاء الداخلية للبرج لعمود الفصل الرئيسي؛ قم بتجميع الصمامات والأكواع والمحملات المبطنة المطابقة لخطوط الأنابيب التي تربط بين الوحدات.

5. التجميع المسبق على إطار انزلاق المصنع؛ المحاذاة الميكانيكية لحلقة استقبال مكثف إعادة الغليان.

6. الفحص متعدد المستويات: مسح الشرارة 10KV لكل وحدة على حدة؛ اختبار الضغط الهيدروليكي الفردي؛ اختبار محاكاة الدورة الدموية المغلقة للنظام الكامل للتحقق من ضيق الحلقة الكاملة.

7. تفكيك النظام (لنوع الوحدة المقسمة كبيرة الحجم)؛ تنظيف التجويف الداخلي لكل مكون؛ ختم جميع الشفاه بأغطية واقية مخصصة من مادة PTFE؛ اعتماد التعبئة والتغليف ذات الإطار الفولاذي المقوى لشحن النقل المختلط البحري والبري.

التعليمات

س 1: ما هو الفرق بين نظام عمود الفصل الصناعي المبطن بـ PTFE وعمود التقطير الفردي؟

ج: العمود المفرد عبارة عن أجهزة لجسم البرج فقط؛ هذه عبارة عن حلقة كاملة جاهزة للمفتاح بما في ذلك إعادة الغليان والمكثف وجهاز استقبال الارتجاع ومجموعة صمامات الأنابيب الكاملة ووحدة مثبتة مسبقًا في المصنع.

س 2: هل يمكن لنظام الفصل المتكامل هذا التعامل مع فصل خليط البخار المتآكل المحتوي على الفلور؟

ج: حدد بطانة PTFE بسمك 4 مم مطورة لحالة البخار المحتوي على الفلور؛ يرجى تقديم تركيبة التغذية المتوسطة لتقييمنا الفني مسبقًا.

س 3: بالنسبة للنظام الكبير الحجم الذي لا يمكن نقله كمنصة انزلاقية كاملة، ما الحل الذي تقدمه؟

ج: اعتماد التصنيع المسبق المعياري المقسم ؛ يتم تصنيع كل وحدة وفحصها بشكل منفصل في المصنع وتجميعها في الموقع وفقًا لرسم التجميع الخاص بنا.

س 4: ما هو الاختبار الخاص الذي سيخضع له نظام الفصل الكامل قبل الشحن؟

ج: يجتاز كل مكون فحص الشرارة والاختبار الهيدروليكي؛ الى جانب ذلك، سيتم إجراء اختبار ضيق محاكاة الدورة الدموية المغلقة للنظام الكامل.

س 5: هل يمكن لهذا النظام بأكمله الاتصال مع وعاء التغذية الأولي وخزان تخزين المنتج النهائي؟

ج: معيار شفة HG20536 الموحد المضاد للتآكل للواجهات الخارجية، وإرساء مريح مع معدات المعالجة المبطنة بسلسلة كاملة من PTFE.

س 6: ما هو نطاق الضمان لنظام عمود الفصل المتكامل؟

ج: غلاف من الفولاذ الكربوني لكل وحدة ضمان هيكلي لمدة 10 سنوات؛ بطانة PTFE ضمان لمدة 5 سنوات (باستثناء الخدوش الاصطناعية وأضرار سوء التشغيل)؛ الصمامات والملحقات الداخلية ضمان لمدة عامين.
