تشتمل مجموعة منتجاتنا على معدات مبطنة بصفائح PTFE، ورش PTFE وطلاء الأسطوانة، ومعدات مبطنة بالبلاستيك، وأنابيب ووصلات فولاذية مبطنة بـ PTFE، ومكونات الفلوروبوليمر ذات الصلة المصنوعة من PTFE، وPFA، وETFE، وFEP وغيرها من المواد المتقدمة.

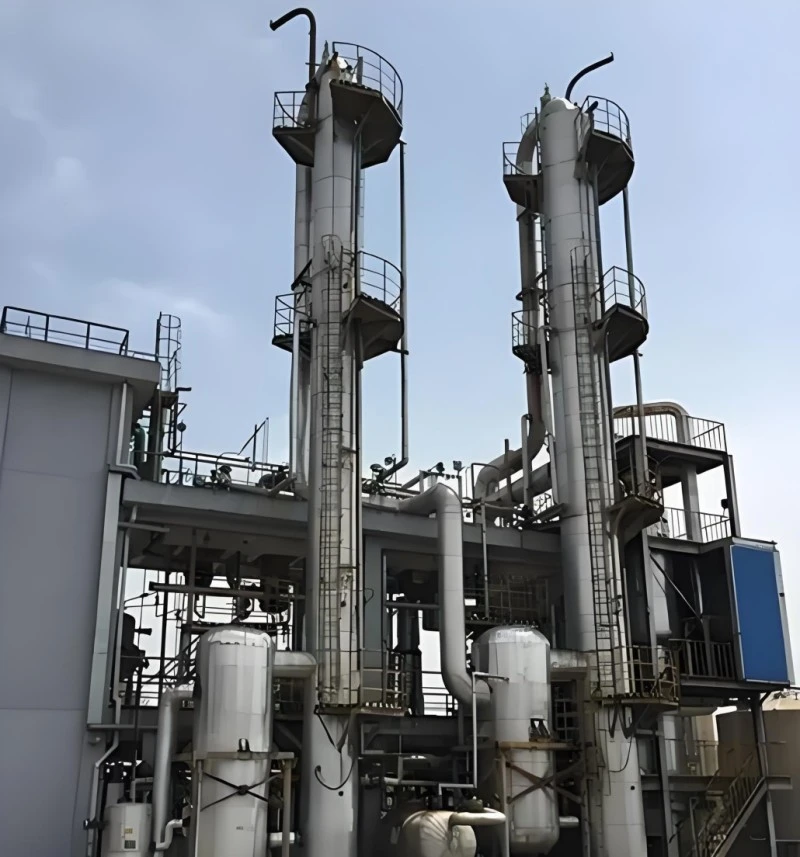

يختلف عمود التقطير الكيميائي المبطن بـ PTFE عن المفاعلات وخزانات الاستقبال المستخدمة في التفاعل والتخزين الوسيط، وهو عبارة عن معدات فصل لنقل الكتلة مخصصة. إنه يتعامل مع اتصال التيار المعاكس للبخار والسائل لتحقيق تجزئة المكونات المختلطة المسببة للتآكل. يوفر الغلاف الخارجي من الفولاذ الكربوني الصلابة الهيكلية؛ تعمل البطانة الداخلية غير الملحومة من مادة PTFE على عزل البخار الساخن المتآكل عن الركيزة المعدنية، مما يمنع تلوث الأيونات المعدنية وتآكل القشرة. يمكن مطابقة التكوينات الداخلية المتعددة (التعبئة المنظمة/العشوائية والموزعين) لتلبية أهداف نقاء الفصل المختلفة. لقد تم تسليمه إلى العديد من المشاريع الخارجية لإعادة تدوير المذيبات، والتصحيح الفلوروكيميائي، وتنقية الكاشف عالي النقاء.

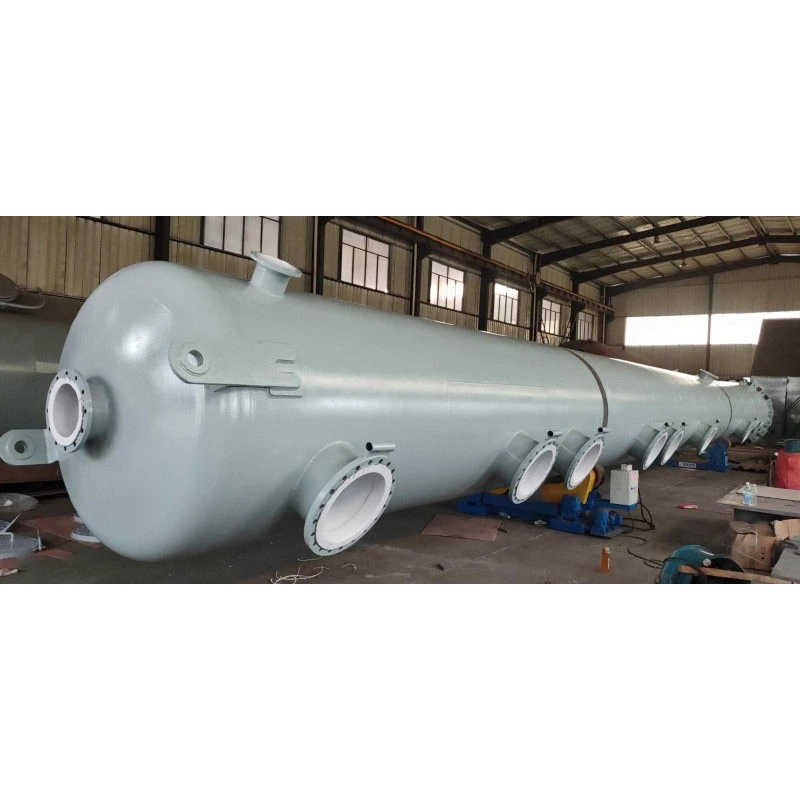

عمود التقطير الكيميائي المبطن بـ PTFE عبارة عن معدات فصل تحمل الضغط على شكل برج رأسي. الغلاف الخارجي مصنوع من الفولاذ الكربوني بدرجة أوعية الضغط؛ يتم تغطية الجدار الداخلي والفوهات وفتحة التفتيش بالكامل ببطانة PTFE غير الملحومة المغلفة بالفراغ. وتتمثل وظيفتها الأساسية في التقطير/التصحيح: حيث يرتفع البخار المختلط الساخن إلى الأعلى بينما يتدفق السائل المتكثف إلى الأسفل داخل الأجزاء الداخلية للبرج، مما يحقق فصل المكونات عبر دورات التبخر والتكثيف المتكررة. لم يتم تصميم هذا الجهاز لتحريك التفاعل أو التخزين الثابت البسيط. إنه يركز على ظروف العمل على مرحلتين من الغاز السائل مع البخار المتآكل. يمكن للمستخدمين تحديد التعبئة أو الأجزاء الداخلية من نوع الدرج وفقًا لمتطلبات الفصل. يمكن تجميعه مع مفاعل مبطن بـ PTFE، وخزان الاستقبال والمكثفات لتشكيل حلقة عملية تصحيح مغلقة كاملة.
1. بطانة التغطية الكاملة لمقاومة البخار المسببة للتآكل جميع الأسطح الملامسة للبخار بما في ذلك جدار البرج وفتحات الفوهة والفلنجات الداخلية التي تربط بين بطانة PTFE متكاملة، ومقاومة تآكل البخار المحتوي على الأحماض الساخنة والقلويات والفلور، مما يحل مشكلة فشل أبراج التقطير المعدنية العادية التي تواجه بخارًا قويًا.
2. الأجزاء الداخلية للبرج قابلة للتخصيص لأهداف نقاء مختلفة تدعم التعبئة المنظمة والتعبئة العشوائية وأجهزة إعادة توزيع السوائل. اضبط التكوين الداخلي لتلبية متطلبات الفصل التقريبي منخفض التكلفة أو متطلبات تنقية الأجزاء الدقيقة عالية الدقة.
3. قدرة جيدة على التكيف مع الفراغ للمواد الحساسة للحرارة تحافظ بطانة PTFE المرتبطة بالفراغ على السلامة في ظل تصحيح الضغط السلبي لفترة طويلة، وهي مناسبة للمكونات المسببة للتآكل القابلة للحرارة والتي تحتاج إلى التقطير الفراغي عند نقطة غليان منخفضة.
4. سطح داخلي أملس منخفض البقايا بطانة ناعمة من PTFE تقلل من الالتصاق المتوسط، مريحة لتبديل الدفعات والتنظيف الداخلي؛ يقلل من مخاطر التلوث المتبادل لورش إنتاج المنتجات المتعددة.
5. تصميم مجمع لقسم البرج المعياري اعتماد هيكل معياري لقسم البرج المجزأ، مناسب للنقل، التجميع في الموقع واستبدال الأجزاء الداخلية المحلية لاحقًا، مما يقلل من نفقات الصيانة الإجمالية.
6. واجهة الحافة القياسية الموحدة تعتمد الحواف الكاملة المقاومة للتآكل HG20536، والالتحام بسلاسة مع مفاعل مبطن من سلسلة Zhuoyan، وخزان الاستقبال، وخط الأنابيب والمكثف لشراء مجموعة كاملة وقفة واحدة.
| البند المعلمة | البيانات الفنية القياسية |
| اسم المنتج الكامل | عمود التقطير الكيميائي المبطن بـ PTFE |
| نطاق قطر البرج | DN300 ~ DN2400 |
| ارتفاع البرج الفعال | 2 م ~ 22 م (أقسام البرج المعيارية) |
| مادة الغلاف الخارجي | Q345R أوعية الضغط من الفولاذ الكربوني |
| سمك بطانة PTFE | 3 ملم (بخار عام) / 4 ملم (بخار يحتوي على الفلور) |
| درجة حرارة العمل | -180 درجة مئوية ~ 240 درجة مئوية |
| ضغط التشغيل | الضغط الجوي ~ 1.0 ميجا باسكال؛ فراغ مستقر يصل إلى -0.09 ميجا باسكال |
| الأجزاء الداخلية الاختيارية | التعبئة المنظمة / التعبئة العشوائية / إعادة توزيع السوائل |
| الفوهات الرئيسية | مدخل التغذية، مخرج البخار، منفذ الارتجاع، فتحة التفتيش، منافذ القياس |
| معيار فحص المصنع | اختبار مسح الشرر لكامل الجدار 10 كيلو فولت + اختبار الإمساك الهيدروليكي |
1. تأكيد هدف الفصل أولاً بالنسبة للاسترداد الخام للمذيبات العادية: اختر تكوين التعبئة العشوائية منخفض التكلفة. بالنسبة لتجزئة المواد الكيميائية / الصيدلانية الدقيقة عالية النقاء: حدد عبوات منظمة عالية الكفاءة بالإضافة إلى موزعات سائلة متعددة المراحل.
2. حدد سماكة البطانة وفقًا لتركيبة البخار. البخار الحمضي القاعدي العادي: يستخدم بطانة PTFE القياسية بقطر 3 مم. إذا كان الوسط يحتوي على حمض الهيدروفلوريك / بخار مفلور، قم بالترقية إلى بطانة مضادة للفلورايد بسمك 4 مم.
3. تذكير بحالة العمل بالفراغ إذا كان هناك حاجة إلى التقطير بالفراغ العالي على المدى الطويل، قم بإخطار الفريق الفني لتقوية حرفة الترقيق الفراغي لتجنب انفصال البطانة.
4. تصميم قسم البرج المعياري المطابق للعمود ذو الارتفاع الكبير يعتمد تصميمًا مقسمًا لقسم البرج، مناسب للنقل البري والتجميع في الموقع. توفير حدود ارتفاع النبات لارتفاع القطاع المخصص.
5. مطابقة نظام العملية بالكامل قم بتوفير معلمات الرسم للمفاعل المطابق وخزان الاستقبال والمكثف. يقوم فريقنا بتحسين موضع الفوهة وحجم الحافة لتحقيق إرساء التحول الصفري لحلقة التصحيح بأكملها.
س 1: هل يمكن لعمود التقطير الكيميائي المبطن بـ PTFE أن يعمل بثبات تحت تصحيح الفراغ طويل الأمد؟ ج: نعم، يمكن أن تعمل بطانة PTFE المدمجة بالفراغ بشكل ثابت تحت ضغط سلبي -0.09MPa، وهي مناسبة لتقطير الفراغ المتوسط الحساس للحرارة.
س2: هل يمكنني تغيير الأجزاء الداخلية المختلفة للبرج لتلبية متطلبات نقاء الفصل المختلفة؟ ج: نعم، يدعم التصميم المعياري استبدال مكونات التعبئة وإعادة التوزيع لضبط أداء الفصل دون تغيير هيكل البرج.
س3: هل عمود التقطير هذا مناسب للتصحيح الذي يحتوي على بخار حمض الهيدروفلوريك؟ ج: يمكن استخدامه بعد الترقية إلى بطانة PTFE المضادة للفلورايد بسمك 4 مم؛ يرجى إبلاغ فريقنا الفني بتركيبة البخار مسبقًا.
س4: لا يمكن نقل البرج الفائق الارتفاع كقطعة واحدة. كيفية حل هذه المشكلة؟ ج: نحن نعتمد إنتاج قسم البرج المعياري المجزأ، والتجميع الميداني الكامل بعد التسليم، وتكييف حد ارتفاع النقل.
س 5: هل يمكنك توفير مفاعل متطابق مبطن بـ PTFE وخزان الاستقبال كمجموعة تصحيح كاملة؟ ج: معيار شفة موحد، يدعم الشراء الشامل لمعدات خط إنتاج التصحيح الكاملة.
س 6: ما هو نطاق الضمان لعمود التقطير؟ ج: تتمتع القشرة المصنوعة من الفولاذ الكربوني بضمان هيكلي لمدة 10 سنوات؛ بطانة PTFE ضمان لمدة 5 سنوات (باستثناء الخدوش الاصطناعية وأضرار التشغيل غير السليمة).
