Zhuoyan، شركة تصنيع محترفة من الصين، توفر أكواع أنابيب العمليات الصناعية المبطنة بـ PTFE والمصممة لأنظمة خطوط الأنابيب التي تتطلب تحولات اتجاهية مقاومة للتآكل. تجمع هذه التركيبات بين الغلاف الفولاذي - المتوفر في أنواع مختلفة من الفولاذ الكربوني أو الفولاذ المقاوم للصدأ - مع بطانة داخلية من مادة PTFE. يوفر الغلاف الفولاذي قوة ميكانيكية ومقاومة للضغط، بينما تحمي بطانة PTFE من الهجوم الكيميائي من وسائط المعالجة العدوانية.
| المعلمة | مواصفة |
| الحجم الاسمي | DN25 – DN600 (1″ – 24″) |
| زوايا الكوع | 45 درجة، 90 درجة (الزوايا المخصصة متاحة) |
| مواد الإسكان الصلب | الكربون الصلب والفولاذ المقاوم للصدأ 304/316 |
| مادة البطانة | عذراء PTFE / PTFE مكافحة ساكنة |
| درجة حرارة التشغيل | -180 درجة مئوية إلى +160 درجة مئوية |
| ضغط التشغيل | ما يصل إلى 3.0 – 4.0 ميجا باسكال |
| سمك البطانة | يختلف حسب الحجم والمواصفات |

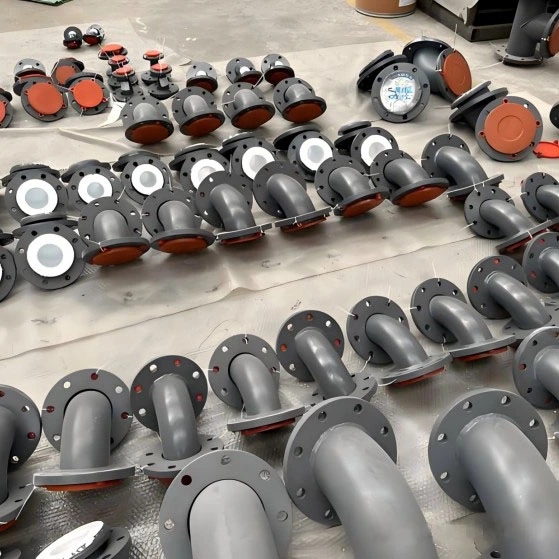

كوع الأنبوب المبطن بـ PTFE عبارة عن وصلة أنابيب تستخدم لتغيير اتجاه التدفق في نظام الأنابيب، مع بطانة من البولي تيترافلوروإيثيلين (PTFE) مطبقة على السطح الداخلي لجسم الكوع الفولاذي. تعمل طبقة PTFE كحاجز بين السائل المنقول والغطاء المعدني، مما يمنع تآكل الركيزة الفولاذية. يتم إنتاج الكوع عن طريق تبطين غلاف الكوع الفولاذي بمادة PTFE من خلال عمليات مثل قولبة الضغط، أو القولبة المتوازنة، أو قولبة النقل. تتضمن التكوينات القياسية أكواع بزاوية 45 درجة و90 درجة، بأحجام تتراوح من DN25 (1 بوصة) إلى DN600 (24 بوصة).
يتم تطبيق أكواع أنابيب العمليات الصناعية المبطنة بـ Zhuoyan PTFE في العمليات الصناعية التي تتطلب أنابيب مقاومة للتآكل من أجل نقل السوائل العدواني. تشمل مجالات التطبيق المحددة ما يلي:
· أنظمة المعالجة الكيميائية والبتروكيماوية التي تتعامل مع الأحماض والقلويات والمذيبات العضوية
· تصنيع الأدوية التي تتطلب نقاء المنتج ومقاومته للتآكل
· مرافق توليد الطاقة، بما في ذلك أنظمة إزالة الكبريت من غاز المداخن (FGD).
· تطبيقات الهندسة البيئية مثل معالجة مياه الصرف الصحي ومعالجة غازات العادم
· معالجة الأطعمة والمشروبات حيث يمنع السطح الخامل غير اللاصق التلوث
1. مقاومة التآكل: توفر بطانة PTFE مقاومة لمعظم الوسائط الكيميائية، باستثناء المعادن القلوية المنصهرة، والفلور العنصري، وبعض الهيدروكربونات العطرية. وهذا يجعل الكوع مناسبًا للتعامل مع الأحماض القوية والقلويات والمذيبات العضوية عبر نطاق تركيز واسع.
2. نطاق درجة الحرارة: نطاق درجة حرارة التشغيل النموذجي للأكواع المبطنة بـ PTFE هو -180 درجة مئوية إلى +160 درجة مئوية، ولكن يمكن تحديد درجة حرارة التشغيل المحددة بناءً على درجة PTFE وظروف التشغيل.
3. أداء الضغط: ضمن نطاق درجة حرارة التشغيل، يمكن للأكواع المبطنة بـ PTFE أن تتحمل ضغوط العمل حتى 3.0-4.0 ميجا باسكال. يوفر الغلاف الفولاذي قوة ميكانيكية لدعم ضغوط النظام بينما تحمي البطانة من التآكل.
4. سطح غير لاصق: يوفر السطح الداخلي PTFE معامل احتكاك منخفض، مما يقلل من مقاومة التدفق ويمنع التصاق الوسائط بجدار الأنبوب.
تختلف المنتجات المبطنة بـ PTFE عن منتجات الفولاذ غير المبطنة في متطلبات المناولة والصيانة. تنطبق الاعتبارات التالية على الأكواع المبطنة بـ PTFE من Zhuoyan:
المناولة والتخزين– يجب تخزين المنتجات المبطنة بـ PTFE في الداخل في ظروف باردة وجافة. يجب أن تظل الألواح الطرفية التي تحمي أوجه التوهج في مكانها حتى قبل التثبيت مباشرة. أثناء النقل، لا ينبغي وضع أي شيء داخل التجويف كوسيلة مساعدة للحركة، لأن ذلك قد يؤدي إلى تلف البطانة.
تثبيت- يجب عدم إجراء عمليات اللحام أو اللحام أو القطع باللهب على المنتجات المبطنة، لأن هذه العمليات قد تؤدي إلى تلف البطانة وربما تنتج غازات سامة. يجب ربط مسامير الفلنجة باستخدام مفتاح عزم الدوران بتسلسل عكسي قطريًا، مع التوصية بإعادة الدوران بعد 24 ساعة من التشغيل وسنويًا بعد ذلك.
فتحات التهوية- معظم المنتجات المبطنة بـ PTFE مجهزة بفتحات تهوية (قطرها عادة 3-5 مم) تخدم غرضين: السماح للغازات المتخللة بالهروب لمنع انهيار البطانة، وتوفير إشارة مبكرة لفشل البطانة. يجب ألا يتم سد فتحات التهوية هذه بالطلاء أو المواد الأخرى. إذا لوحظ تسرب أي منتج من فتحات التهوية، فيجب إزالته من الخدمة على الفور.
الحشيات- لا تكون الحشيات مطلوبة عادةً عند توصيل العناصر المبطنة بـ PTFE بمنتجات مماثلة. عند التوصيل بمواد مختلفة مثل الزجاج أو السيراميك أو المعادن الغريبة، يوصى باستخدام حشية مغلف PTFE أو جهاز مشابه.
يتم تعبئة أكواع الأنابيب المبطنة بـ PTFE من Zhuoyan لضمان حماية بطانة PTFE أثناء النقل والتخزين. تعمل الألواح النهائية على حماية الأسطح ذات الحواف، وتبقى مواد التغليف في مكانها قبل التثبيت. عادة ما يتم تعبئة المنتجات في صناديق خشبية.
Q1: ما هي درجة حرارة التشغيل القصوى للأكواع المبطنة بـ Zhuoyan PTFE؟
أ1:الكوع القياسي المبطن بـ PTFE يعمل من -180 درجة مئوية إلى +160 درجة مئوية. تعتمد حدود درجة الحرارة الفعلية على درجة PTFE، وظروف الضغط، والخصائص الكيميائية للوسط الذي يتم نقله.
Q2: هل يمكن استخدام الأكواع المبطنة بـ PTFE تحت الفراغ؟
أ2:نعم. يمكن استخدام الأكواع المبطنة بـ Zhuoyan PTFE تحت ظروف الفراغ ضمن نطاق درجة الحرارة المحدد.
Q3: ما هي المواد الكيميائية التي تقاوم الأكواع المبطنة بـ PTFE؟
A3:يوفر PTFE مقاومة لمعظم الوسائط الكيميائية، بما في ذلك الأحماض القوية والقلويات القوية والمذيبات العضوية. المادة غير مناسبة للمعادن القلوية المنصهرة أو الفلور العنصري أو بعض الهيدروكربونات العطرية.
Q4: هل الحشيات مطلوبة عند تركيب الأكواع المبطنة بـ PTFE؟
A4:لا تكون الحشيات مطلوبة عادةً عند توصيل العناصر المبطنة بـ PTFE بمنتجات مماثلة مبطنة بـ PTFE. عند التوصيل بمواد مختلفة، يوصى باستخدام حشية مغلف PTFE أو ما يعادلها.
