كوع خط الأنابيب الكيميائي المبطن بـ PTFE

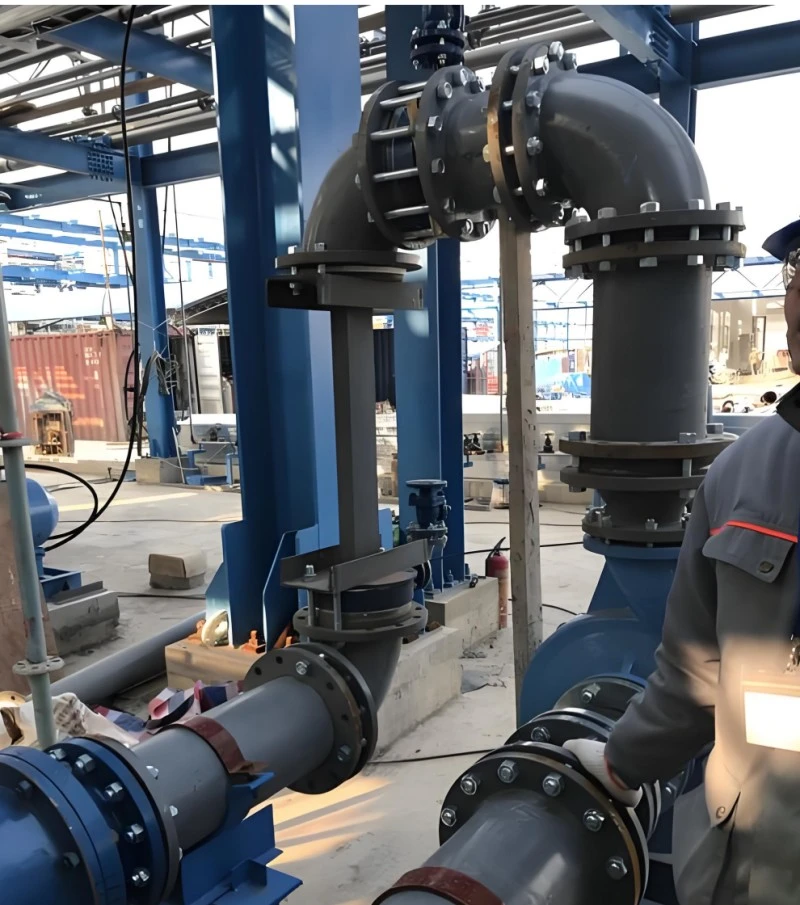

كوع خط الأنابيب الكيميائي المبطن PTFE المقدم من Zhuoyan، المصنع المحترف في الصين، هو تركيب أساسي لا غنى عنه داخل نظام الأنابيب الكيميائي المضاد للتآكل. في خطوط توصيل السوائل المسببة للتآكل، تحدث تغييرات في اتجاه التدفق عند الأكواع؛ إن التنظيف عالي السرعة بواسطة الوسائط المحتوية على الأحماض والقلويات والفلور يجعل مواضع الانحناء أكثر نقاط الفشل عرضة للخطر في خط الأنابيب بأكمله. يعاني الكوع العادي المصنوع من الفولاذ الكربوني من التآكل السريع؛ التركيبات المرشوشة البسيطة تحتوي بسهولة على تقشير الطلاء تحت التنظيف المتوسط. يجمع الكوع المركب الخاص بنا بين الجسم الخارجي من الفولاذ الكربوني عالي القوة والبطانة الداخلية PTFE ذات التغطية الكاملة، مما يعمل بشكل خاص على حل مخاطر التآكل عند المنعطفات. يمكن مطابقتها مباشرة مع الأنابيب المستقيمة المبطنة بـ PTFE، المحملات ومخفضات السرعة، والتي يتم تطبيقها على نطاق واسع في خطوط النقل المتوسطة المسببة للتآكل المغلقة للمجمعات الصناعية الكيميائية الخارجية.

ما هو كوع خط الأنابيب الكيميائي المبطن بـ PTFE

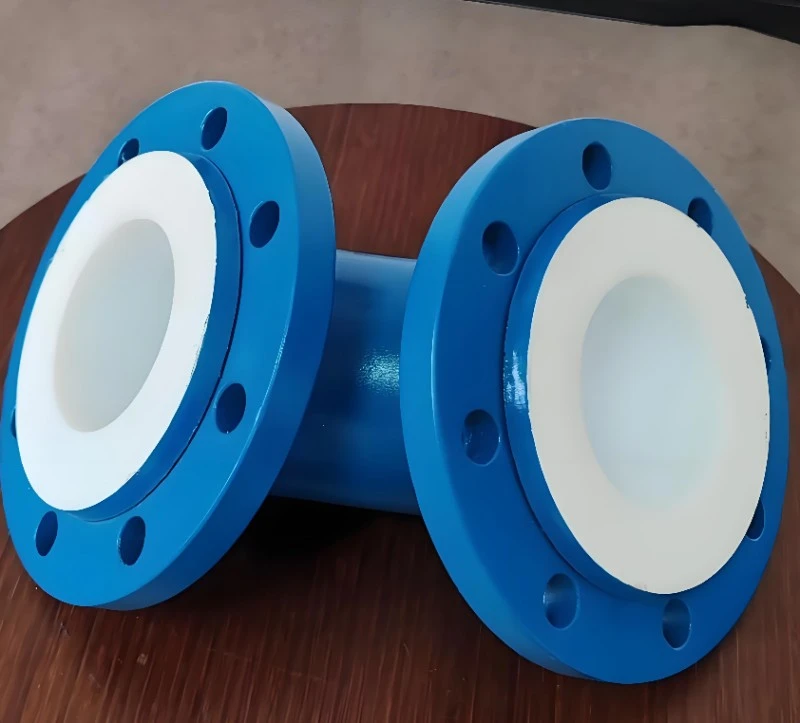

كوع خط الأنابيب الكيميائي المبطن بـ PTFE عبارة عن تركيبات مخصصة لثني الأنابيب المضادة للتآكل، ويتكون من جسم الكوع من الفولاذ الكربوني وبطانة داخلية PTFE غير ملحومة ومغلفة بالفراغ. وظيفتها الأساسية هي تغيير اتجاه تدفق السائل داخل خط أنابيب نقل المواد الكيميائية. يختلف عن مقاطع خطوط الأنابيب المستقيمة، فإن السطح الداخلي المنحني للكوع يتحمل تنظيفًا مستمرًا للمتوسط ​​عالي السرعة. يحقق منتجنا تغطية كاملة بنسبة 100% من PTFE على قوس الانحناء والتجويف الداخلي وسطح إغلاق الحافة بدون منطقة معدنية مكشوفة. متوفر بزوايا انحناء متعددة لمتطلبات توجيه الأنابيب المختلفة. إنه ينتمي إلى تجهيزات الأنابيب السلبية، ولا يستخدم للتفاعل، التخزين أو الفصل، فقط للتحويل المتوسط ​​في حلقات النقل المغلقة، ويتصل مع مكونات الأنابيب المبطنة الأخرى عبر الشفاه المضادة للتآكل HG20536.

استكمال جدول المواصفات الفنية

الميزات الأساسية

1. بطانة غير ملحومة ذات قوس كامل ضد تنظيف التدفق يتلقى قوس الانحناء بالكامل كسوة PTFE متكاملة، ولا توجد لحامات ربط في موضع دوران التدفق، وتقاوم بشكل فعال التنظيف المستمر من السوائل المسببة للتآكل عالي السرعة، وتطيل عمر الخدمة بشكل كبير للمواقع الأكثر ضعفًا لشبكة الأنابيب.

2. التغطية المتكاملة للشفة ذات الزاوية الميتة الصفرية يتم تغليف التجويف الداخلي وسطح ختم الحافة بشكل مستمر بواسطة PTFE، مما يزيل خطر تآكل الشق عند مفصل الحافة، وتجنب التسرب المتوسط ​​بين البطانة ومصفوفة الفولاذ.

3. الاختيار المرن متعدد الزوايا للتخطيط المعقد يوفر 45 درجة، 90 درجة، 180 درجة ثلاث زوايا رئيسية، مما يرضي دوران خط أنابيب ورشة العمل المعقدة، والتخطيط الالتفافي والحلقة على شكل حرف U، ويقلل من أعمال التعديل الثانوية في الموقع.

4. مصفوفة من الفولاذ الكربوني عالي القوة جسم الكوع المصنوع من الفولاذ الكربوني يتحمل ضغط النظام والتأثير الميكانيكي الخارجي، وتجنب التشوه تحت التمدد الحراري والانكماش لخط الأنابيب.

5. قابلية التبادل المثالية مع الأنابيب المبطنة من سلسلة كاملة، البعد الموحد للحافة المضادة للتآكل HG20536، يمكن تجميعها بشكل تبادلي مع الأنابيب المستقيمة المبطنة من Zhuoyan، نقطة الإنطلاق، المخفض ومعدات المعالجة الرئيسية.

6. الهيكل المدمج الجاهز يتم تبطين الكوع النهائي بالكامل في المصنع، ولا يتطلب أي عملية تبطين في الموقع، مما يؤدي إلى تقصير دورة تركيب الأنابيب في مصنع المواد الكيميائية.

احتياطات العملية

1. القدرة على التكيف المتوسطة: على الرغم من مقاومتها لمعظم السوائل المسببة للتآكل، فإن المعدن القلوي المنصهر وثلاثي فلوريد الكلور سوف يلحق الضرر ببطانة PTFE؛ لا تنطبق على مثل هذه الوسائط. قم بالترقية إلى بطانة بسمك 3 مم إذا كان السائل يحتوي على حمض الهيدروفلوريك ويجلب تأثير تنظيف قوي.

2. تقييد معدل التدفق: تجنب سرعة التدفق العالية المفرطة على المدى الطويل؛ سوف يعمل السائل الزائد السرعة على تسريع التآكل الجسدي على سطح بطانة القوس المنحني الداخلي.

3. حماية التثبيت: حماية الوجه الختم PTFE شفة أثناء الرفع والتركيب؛ منع الخدش الناجم عن سلك الحديد، أداة حادة.

4. اعتبارات التمدد الحراري: احتفظ بهامش إزاحة خط الأنابيب المناسب، وامنع التجميع القسري عن طريق سحب الكوع بالقوة الغاشمة لتعويض انحراف موضع التثبيت.

5. الحد من الضغط: تعمل بشكل صارم ضمن نطاق درجة حرارة الضغط المقدر. الضغط الزائد سوف يسبب خطرا خفيا على فصل البطانة.

6. حظر اللحام: لا تقم أبدًا بإجراء اللحام أو القطع في الموقع على جسم الكوع، فدرجة الحرارة المرتفعة ستدمر أداء الترابط لبطانة PTFE الداخلية.

التعبئة والتغليف والشحن العالمي

1. الحماية الداخلية: يتم تنظيف كل تجويف داخلي للمرفق؛ يتم تغطية وجوه ختم الحافة بشكل فردي بواسطة أغطية واقية مخصصة مضادة للخدش من مادة PTFE لمنع تلف البطانة أثناء النقل.

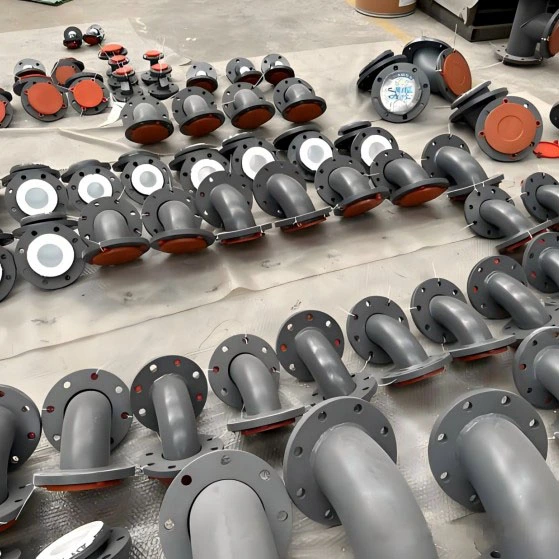

2. التغليف الخارجي: الأكواع الصغيرة الحجم تعتمد عبوات كرتونية مقسمة. يتم تثبيت أكواع DN200-DN500 كبيرة الحجم بواسطة صندوق خشبي مخصص مع حشو مقاوم للصدمات، لتجنب الاصطدام المتبادل.

3. تحميل الحاويات: يتم فصل الأكواع بواسطة كتل وسادة، مما يمنع البثق والاحتكاك بين التركيبات في النقل المختلط بين البحر والأرض.

4. منافذ التسليم المتوفرة: تشينغداو، شنغهاي، تيانجين.

5. وثائق التخليص الجمركي كاملة: الفاتورة التجارية، قائمة التعبئة، تقرير اختبار فحص المصنع، يمكن توفير المستندات الداعمة CE معًا.

التعليمات

Q1: هل يمكن لكوع خط الأنابيب الكيميائي المبطن بـ PTFE أن يتحمل التنظيف لفترة طويلة بواسطة سائل يحتوي على حمض الهيدروفلوريك؟

ج: بالنسبة لوسائط التنظيف التي تحتوي على HF، يرجى اختيار نسخة بطانة سميكة 3 مم للحصول على أداء خدمة موثوق.

Q2: هل يمكننا الحصول على كوع مبطن على شكل حرف U بزاوية 180 درجة لتخطيط حلقة خط الأنابيب؟

ج: نعم، زوايا الانحناء 45 درجة، 90 درجة، 180 درجة كلها قابلة للتخصيص وفقًا لرسم الأنابيب الخاص بك.

س 3: هل يُسمح بتنفيذ القطع أو تعديل اللحام في الموقع للكوع المركب؟

ج: القطع واللحام في الموقع ممنوع منعا باتا؛ ستؤدي درجة الحرارة المرتفعة إلى إتلاف طبقة الترابط الداخلية لبطانة PTFE.

Q4: هل يمكن توصيل هذا الكوع مباشرة بالأنبوب المستقيم المبطن بـ PTFE؟

ج: إنها تعتمد معيار شفة HG20536 الموحد المضاد للتآكل، والتجميع المباشر مع مكونات الأنابيب المبطنة بالفلور من السلسلة الكاملة.

س 5: ما هي الحشية التي يجب أن تتطابق مع شفة كوع خط الأنابيب الكيميائي المبطنة بـ PTFE؟

ج: يجب استخدام حشية PTFE الداعمة؛ لا ينصح باستخدام الحشيات المطاطية أو المعدنية العادية.

س 6: ما هي سياسة الضمان لتركيبات الكوع المبطنة؟

ج: يتمتع جسم الكوع المصنوع من الفولاذ الكربوني بضمان هيكلي لمدة 10 سنوات؛ بطانة PTFE ضمان لمدة 5 سنوات، باستثناء الخدوش والأضرار الاصطناعية الناجمة عن التركيب.
