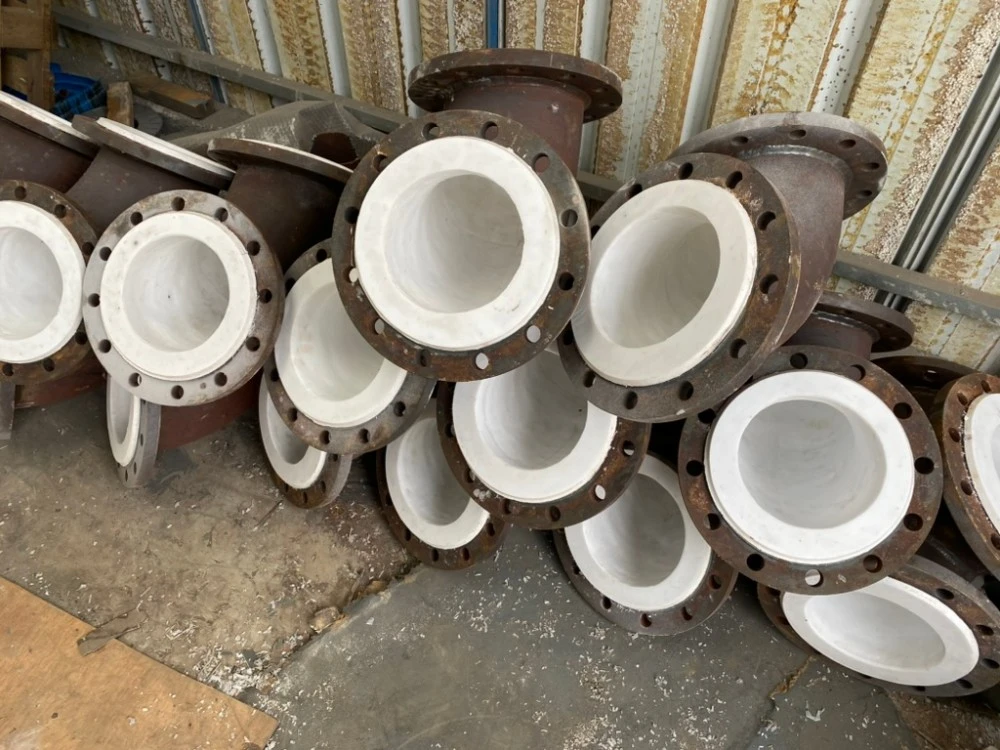

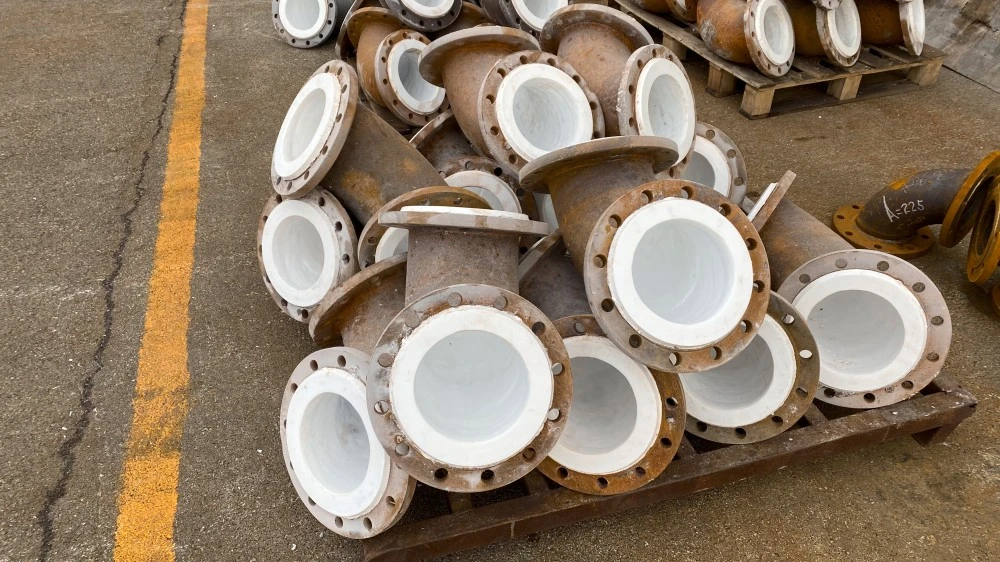

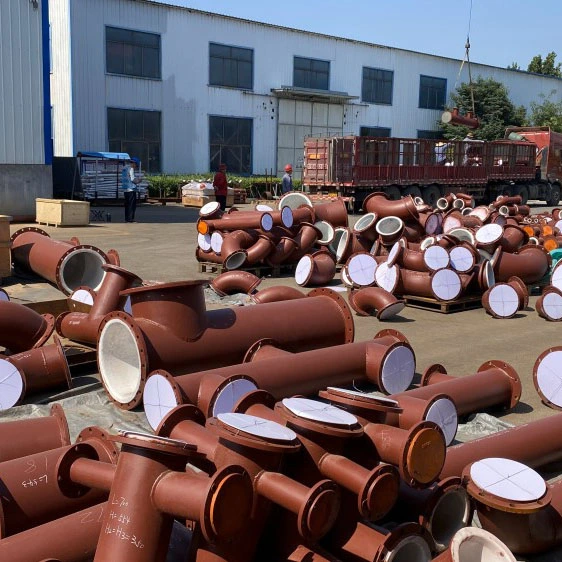

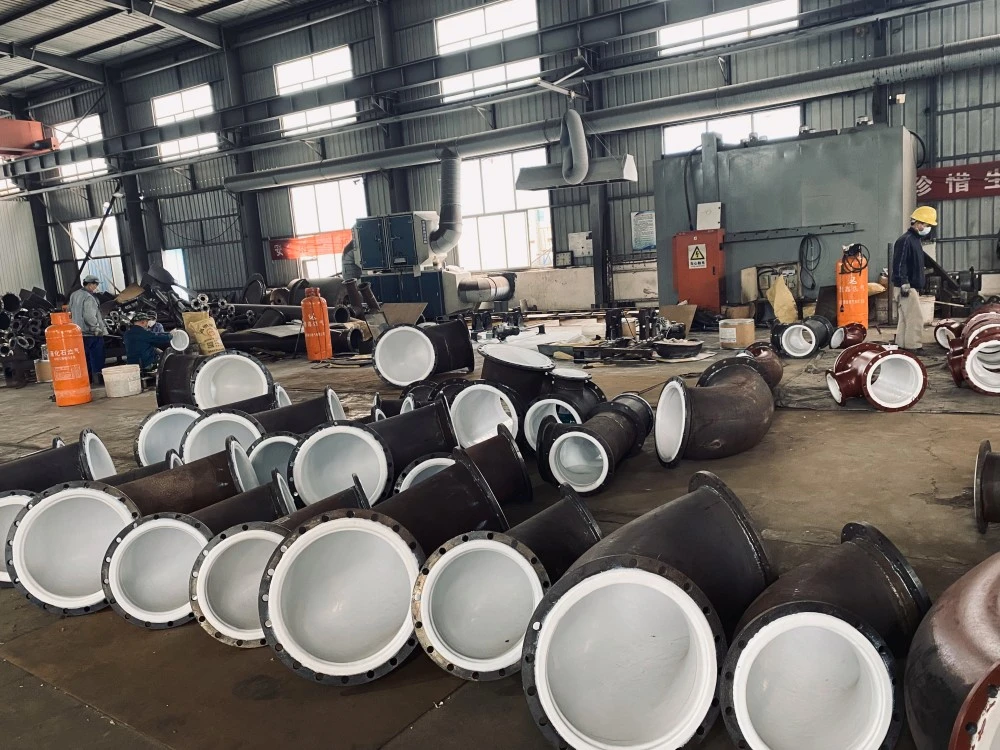

كوع نقل متوسط ​​كيميائي مبطن بـ PTFE

كوع النقل للوسائط الكيميائية المبطن بـ PTFE الذي تقدمه شركة Zhuoyan في الصين هو عبارة عن تجهيزات أنابيب متخصصة مصممة لتغيير اتجاه التدفق في خطوط أنابيب الخدمة المسببة للتآكل. يتميز هذا المنتج، الذي تم تصنيعه بواسطة Zhuoyan، بغلاف خارجي معدني - عادةً ما يكون من الفولاذ الكربوني أو الفولاذ المقاوم للصدأ - مع بطانة من البولي تترافلوروإيثيلين (PTFE) مرتبطة بالسطح الداخلي. يسمح هذا البناء المركب للمرفق بمقاومة الضغط الداخلي والإجهاد الميكانيكي مع منع وسط العملية من ملامسة الركيزة المعدنية. توفر بطانة PTFE حاجزًا ضد الهجوم الكيميائي، مما يجعل الكوع مناسبًا لنقل الأحماض والقواعد والمذيبات العضوية والسوائل المسببة للتآكل الأخرى.

المنتج متوفر بزوايا قياسية تشمل 45 درجة و90 درجة، بأحجام تتراوح من DN15 إلى DN600. تشتمل طرق الاتصال على نهايات ذات حواف وفقًا لمعايير ANSI B16.5 أو DIN أو JIS، مع توفر تكوينات الحافة الثابتة والفضفاضة وفقًا لمتطلبات الحجم.

المواصفات الفنية

المزايا

مقاومة التآكل:تقاوم بطانة PTFE معظم المواد الكيميائية باستثناء المعادن القلوية المنصهرة والفلور العنصري والكلور ثلاثي الفلورايد. وهذا يجعل الكوع مناسبًا للتعامل مع الوسائط العدوانية بما في ذلك حمض الكبريتيك، وحمض الهيدروكلوريك، وحمض النيتريك، وهيدروكسيد الصوديوم، والمذيبات العضوية المختلفة.

نطاق درجة حرارة التشغيل واسعة:تحافظ الأكواع المبطنة بـ PTFE على أداء مستقر من -29 درجة مئوية إلى +200 درجة مئوية، مع بعض التصميمات التي تدعم خدمة تصل إلى 260 درجة مئوية. يتيح هذا الاستقرار الحراري الاستخدام في كل من العمليات الكيميائية ذات درجات الحرارة العالية وتطبيقات التخزين ذات درجات الحرارة المنخفضة.

احتكاك منخفض وخصائص غير لاصقة:تتميز بطانة PTFE بمعامل احتكاك منخفض، مما يقلل من انخفاض الضغط واستهلاك الطاقة أثناء نقل السوائل. كما يمنع السطح غير اللاصق التصاق الجسيمات الصلبة وتراكم الرواسب، مما يقلل من مخاطر قيود التدفق ويسهل الصيانة

قدرة الضغط والفراغ:يوفر الغلاف الخارجي المعدني معدلات ضغط تصل إلى PN10 إلى PN16 (الفئة 150 إلى 300)، مع بطانة PTFE تدعم خدمة التفريغ في درجات حرارة تصل إلى 150 درجة مئوية. تستوعب هذه القدرة ظروف التشغيل المتنوعة التي تواجهها المعالجة الكيميائية.

صيانة نقاء المنتج:لا تقوم بطانة PTFE الخاملة بتسرب الملوثات إلى وسط المعالجة، مما يجعل الكوع مناسبًا للتطبيقات الصيدلانية والغذائية والكيميائية عالية النقاء حيث تكون سلامة المنتج أمرًا بالغ الأهمية.

مبدأ العمل

يعمل كوع نقل الوسائط الكيميائية المبطن بـ PTFE على مبدأ الجمع بين القوة الميكانيكية للغلاف المعدني مع الخمول الكيميائي لبطانة الفلوروبوليمر. أثناء الخدمة، يتدفق الوسط المتآكل عبر الجزء الداخلي المبطن بـ PTFE، حيث تمنع خصائص البوليمر غير اللاصقة والمقاومة كيميائيًا التدهور أو التلوث. يوفر الغلاف الخارجي المعدني - المصنوع من الفولاذ الكربوني أو الفولاذ المقاوم للصدأ - السلامة الهيكلية لتحمل ضغط النظام والأحمال الميكانيكية.

يتم تصنيع بطانة PTFE باستخدام عمليات مثل القولبة بالضغط، أو القولبة المتوازنة، أو بثق الكبش لتحقيق سمك وكثافة موحدة. بالنسبة للأكواع ذات القطر الأكبر (400NB إلى 600NB)، يمكن استخدام البناء المكون من قطعتين، بينما يتم إنتاج الأحجام الأصغر كوحدات من قطعة واحدة. تم تصميم سُمك البطانة لاستيعاب التمدد الحراري والانكماش، مع توفر بطانات HD (عالية الكثافة) خاصة للتطبيقات التي تتضمن احتكاكًا عاليًا للسوائل أو عمر خدمة ممتدًا. تعمل الواجهة بين البطانة والغلاف المعدني على التمدد الحراري التفاضلي، مما يحافظ على سلامة الختم عبر نطاق درجة حرارة التشغيل.

دليل الاختيار

عند اختيار كوع النقل للوسائط الكيميائية المبطن بـ PTFE من Zhuoyan، يجب مراعاة العوامل التالية:

1. درجة حرارة التشغيل والضغط:قم بتقييم ظروف درجة الحرارة/الضغط المستمرة والذروية لنظامك. تدعم بطانات PTFE القياسية خدمة تصل إلى 200 درجة مئوية، مع تكوينات PTFE البكر المتاحة لنطاقات درجات الحرارة الممتدة. تأكد من أن معدل الضغط المحدد (PN10 أو PN16 أو Class 150 أو Class 300) يطابق متطلبات النظام لديك.

2. التوافق الكيميائي:يقاوم PTFE الهجوم من معظم المواد الكيميائية، ولكن تحقق من التوافق مع وسطك المحدد. لاحظ أن PTFE غير مناسب للمعادن القلوية المنصهرة أو الفلور العنصري أو الكلورو ثلاثي الفلوريد. بالنسبة للتطبيقات التي تتضمن تراكم الشحنات الساكنة، فكر في بطانات PTFE المقاومة للكهرباء الساكنة (مقاومة الحجم ≥ 10⁸ Ω·cm).

3. زاوية الكوع والحجم:حدد زاوية الانحناء (45 درجة لانتقالات التدفق اللطيف، 90 درجة للتوجيه الضيق) بناءً على تخطيط الأنابيب وخصائص التدفق. اختر حجم التجويف الاسمي المطابق لقطر خط الأنابيب الخاص بك. بالنسبة للأحجام من DN400 إلى DN600، يكون بناء الكوع المكون من قطعتين قياسيًا.

4. متطلبات الاتصال:حدد معيار الحافة (ANSI، أو DIN، أو JIS)، وفئة الضغط، وتكوين الحافة (ثابتة/فضفاضة). تأكد من نمط فتحة الترباس والأبعاد المواجهة للتركيب الصحيح.

5. بيئة التطبيق: بالنسبة للتعرض للعوامل الجوية الخارجية أو المسببة للتآكل، حدد طلاءًا خارجيًا مناسبًا أو فكر في استخدام غلاف من الفولاذ المقاوم للصدأ. بالنسبة للتطبيقات عالية النقاء (الأدوية والمواد الغذائية)، تأكد من أن درجة PTFE تلبي متطلبات الامتثال ذات الصلة.

الشحن والتعبئة والتغليف

يتم تعبئة أكواع النقل المتوسطة الكيميائية المبطنة بـ Zhuoyan PTFE لضمان سلامة المنتج أثناء النقل والتخزين:

التعبئة والتغليف:يتم حماية كل مرفق بشكل فردي بأغطية نهائية أو أغطية من الخشب الرقائقي لمنع تلف وجوه الحواف وأسطح البطانة. يتم تأمين وصلات الحافة بأغطية واقية. بالنسبة للأحجام الأكبر، يتم استخدام الصناديق أو المنصات الخشبية لتوفير الدعم الهيكلي أثناء الشحن.

شحن:يتم شحن المنتجات عبر الشحن البحري أو الشحن الجوي أو النقل البري بناءً على متطلبات العملاء. تتوافق عبوات التصدير القياسية مع لوائح الشحن الدولية. تتضمن كل شحنة قوائم التعبئة وشهادات الجودة وتقارير التفتيش.

التعليمات

Q1: ما هي المواد الكيميائية التي يمكن أن تقاومها الأكواع المبطنة بـ PTFE؟

أ1:يقاوم PTFE معظم المواد الكيميائية باستثناء المعادن القلوية المنصهرة والفلور العنصري والكلور ثلاثي الفلوريد. البطانة مناسبة للتعامل مع الأحماض القوية والقواعد والمذيبات العضوية والعوامل المؤكسدة.

Q2: ما هو نطاق درجة حرارة التشغيل القياسية؟

A2:نطاق درجة حرارة التشغيل القياسي هو -29 درجة مئوية إلى +200 درجة مئوية. تدعم بعض التكوينات الخدمة حتى 260 درجة مئوية. استشر Zhuoyan لمعرفة متطلبات درجة الحرارة المحددة.

Q3: ما هي الأحجام المتاحة؟

A3:تتوفر أكواع Zhuoyan PTFE المبطنة من DN15 إلى DN600 (1 "إلى 24") بزوايا 45 درجة و90 درجة.

Q4: ما هو سمك البطانة النموذجي؟

A4: يختلف سمك البطانة حسب الحجم، حيث يتراوح السمك القياسي من 3 مم إلى 7 مم. تتوفر بطانات HD (عالية الكثافة) للتطبيقات التي تتطلب متانة معززة.
