ينتمي عمود التصحيح الصناعي المبطن بـ PTFE إلى معدات التجزئة الصناعية الثقيلة، ويختلف عن أعمدة التقطير صغيرة الحجم الموجهة للمختبر. لقد تم تصميمه من أجل التصحيح الصناعي المستمر على المدى الطويل بدلاً من تنقية الدفعات الصغيرة المتقطعة. في ظل ظروف العمل الصناعية، يقوم البخار المختلط المتآكل والسائل المكثف بإجراء نقل الكتلة بتيار معاكس داخل أقسام البرج لتحقيق فصل تصنيف المكونات. يتحمل الغلاف الفولاذي الكربوني الحمل الميكانيكي الإجمالي، بينما تعمل بطانة PTFE غير الملحومة على عزل البخار الساخن المتآكل عن الركيزة المعدنية، مما يمنع تآكل الغلاف وتلوث الأيونات المعدنية للمنتجات المجزأة. يعمل هيكل مقطع البرج المعياري المجزأ على تبسيط النقل البري والتجميع في الموقع، ويتم نشره على نطاق واسع في المجمعات الصناعية لتجديد المذيبات وفصل المواد المسببة للتآكل.
يكمل برج التصحيح الصناعي فصل المكونات بالاعتماد علىغاز-عداد السائل-الكتلة الحالية-مبدأ النقل، جنبا إلى جنب مع التصميم الهيكلي المزدوج الطبقة المضادة للتآكل:
1. مبدأ المواد الهيكلية
· الغلاف الخارجي: غلاف فولاذي كربوني لأوعية الضغط Q345R، يتحمل الضغط الداخلي وحمل الرياح الخارجي ووزن الأجزاء الداخلية للبرج؛ يتم توصيل أقسام البرج المعيارية المجزأة بواسطة حواف مبطنة بالكامل بـ PTFE مقاومة للتآكل.
· الحاجز الداخلي: يتم ربط لوح PTFE المنشط بالصوديوم بإحكام بالجدار الداخلي للبرج عبر التصفيح الفراغي. يحافظ PTFE على القصور الذاتي الكيميائي المستقر عند تعرضه للأحماض ذات درجة الحرارة العالية والبخار المحتوي على القلويات والفلور، مما يمنع البخار المتآكل من ملامسة الغلاف الفولاذي.
2. منطق عملية التصحيح الصناعي

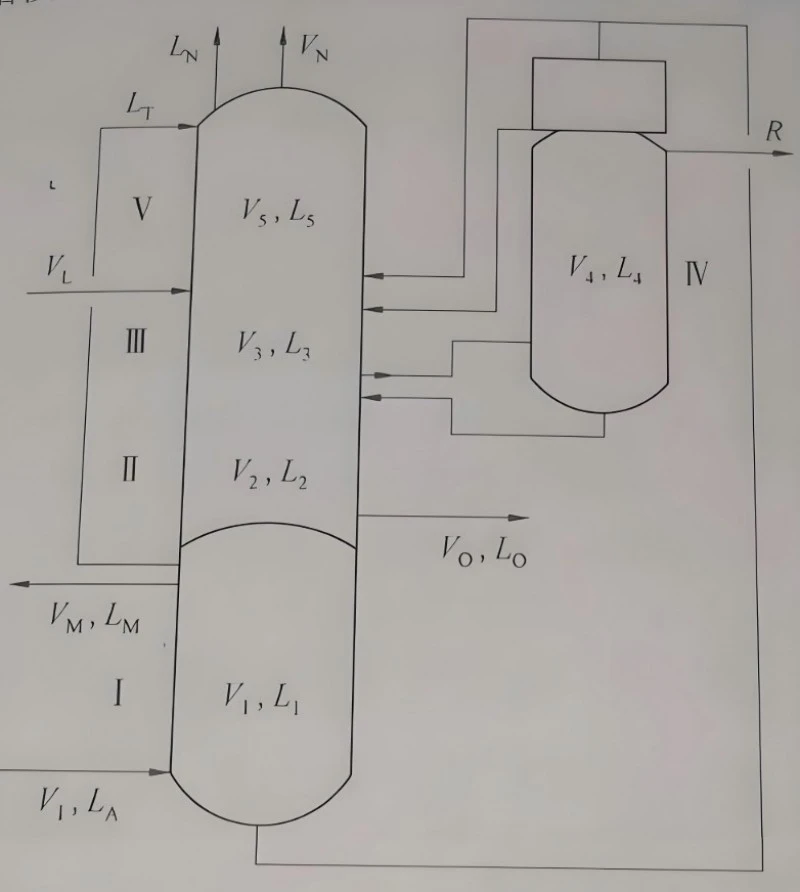

يولّد الوسط المختلط الساخن بخارًا ويدخل إلى القسم السفلي من عمود التصحيح. يرتفع البخار الساخن إلى الأعلى؛ يتدفق السائل الارتجاعي المكثف إلى الأسفل. داخل التعبئة أو الأجزاء الداخلية للصينية، يتلامس البخار والسائل بشكل كامل من أجل تبادل التبخر والتكثيف بشكل متكرر. يتم فصل المكونات المختلفة ذات نقاط الغليان المختلفة وتجميعها من المنافذ العلوية والسفلية على التوالي. يعمل البرج بالكامل تحت حالة التدوير المستمر لتلبية متطلبات الفصل الصناعي ذات الحجم الكبير.
1. تصميم ذو اتجاه صناعي مستمر للخدمة الشاقة تم تحسينه لتشغيل الدورة الصناعية بدون توقف على المدى الطويل، وتعزيز اتصال الحافة وأداء ربط البطانة، وتكييف التصحيح المستمر على مدار 24 ساعة في خطوط إنتاج المجمعات الصناعية.
2. بناء قسم البرج المعياري المقسم إلى أقسام برج قياسية متعددة، حل قيود النقل لجسم البرج العالي جدًا؛ يمكن للمستخدمين زيادة أو تقليل أقسام البرج لاحقًا وفقًا لمتطلبات دقة الفصل التي تمت ترقيتها.
3. حماية ضد التآكل من ملامسة البخار لكامل المنطقة ليس فقط الجدار الداخلي للبرج، بل إن جميع حلقات الدعم الداخلية وفتحات الفوهة وحواف التوصيل تعتمد بطانة PTFE كاملة؛ تجنب أضرار التآكل المحلية الناجمة عن ارتفاع درجة حرارة البخار المتآكل في الفجوات الهيكلية.
4. تدعم الأجزاء الداخلية المرنة والقابلة للتكوين التعبئة العشوائية والتعبئة المنظمة وإعادة توزيع السوائل متعددة المراحل. اضبط التكوين الداخلي لتحقيق التوازن بين كفاءة الفصل وقدرة المعالجة الصناعية الفعلية.
5. التوافق الجيد لظروف التشغيل المتغيرة أداء مستقر تحت الضغط الجوي وتصحيح الضغط السلبي المعتدل، التكيف مع فصل فرق نقطة الغليان للمكونات المختلطة المسببة للتآكل المتعددة.
6. توافق مطابقة النظام بالكامل، معيار شفة HG20536 الموحد المضاد للتآكل، يمكن أن يرسو بسلاسة مع مرجل إعادة الغليان المبطن بـ PTFE، والمفاعل، وخزان الاستقبال والمكثف لحلقة التصحيح الصناعي الكاملة.
| البند المعلمة | البيانات الفنية لعمود التصحيح الصناعي |
| الاسم الكامل | عمود التصحيح الصناعي المبطن بـ PTFE |
| قطر البرج | DN400 ~ DN2600 |
| ارتفاع الفصل الفعال | 3 م ~ 25 م (مجموعة مجزأة) |
| مادة الغلاف الخارجي | Q345R أوعية الضغط من الفولاذ الكربوني |
| سمك البطانة | 3 مم (البخار الحمضي القلوي العام) / 4 مم (البخار المحتوي على الفلور) |
| درجة حرارة العمل | -180 درجة مئوية ~ 230 درجة مئوية |
| ضغط التشغيل | الغلاف الجوي ~ 1.0MPa. فراغ مستقر يصل إلى -0.08MPa |
| الأجزاء الداخلية الاختيارية | التعبئة العشوائية / التعبئة المنظمة / إعادة توزيع السوائل |
| فوهات العملية الرئيسية | مدخل التغذية، مخرج البخار العلوي، منفذ الارتجاع، منفذ توصيل إعادة الغلاية، فتحة التفتيش، واجهة القياس |
| معيار التفتيش | مسح شرارة كامل الجدار 10 كيلو فولت + اختبار الإمساك الهيدروليكي |

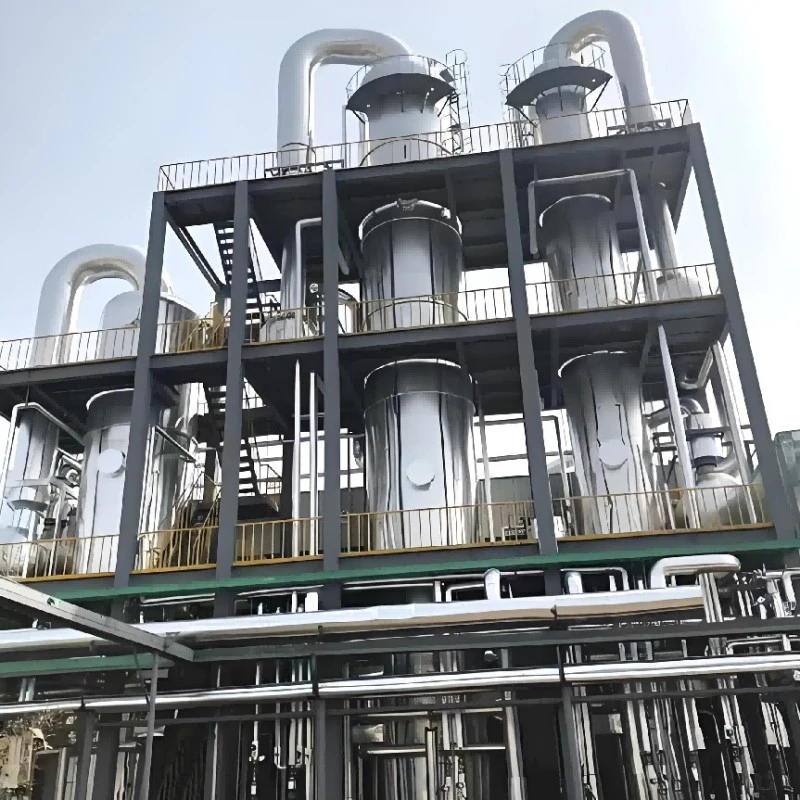

تركز على سيناريوهات الفصل الصناعي المستمر بكميات كبيرة، والتي يتم تسليمها إلى مجمعات المواد الكيميائية الدقيقة ومصانع الفلوروكيميائيات ومصانع إعادة تدوير النفايات السائلة في جميع أنحاء جنوب شرق آسيا والشرق الأوسط:
1. استعادة وتجديد المذيبات المسببة للتآكل للنفايات الصناعية
2. تصحيح المكونات المختلطة الفلورية الكيميائية وجمع الكسور
3. التنقية المستمرة للمواد الخام الكيميائية الدقيقة وفصل المكونات
4. المشروع البيئي: فصل المكونات العضوية عن النفايات السائلة المسببة للتآكل
5. تنقية وإعادة تدوير المذيبات المساعدة للطاقة الجديدة
6. معالجة أجزاء العامل المساعد للتآكل البتروكيماويات
1. تقييد وسط البخار: فقط المعدن القلوي المنصهر وثلاثي فلوريد الكلور سوف يؤدي إلى تآكل بطانة PTFE؛ تأكد من تكوين البخار قبل بدء التشغيل، وتجنب التشغيل لفترة طويلة للبخار المختلط غير المعروف.
2. التحكم في تغيير درجة الحرارة: منع صدمة درجة الحرارة الحادة. يجب ألا يتجاوز معدل التدفئة / التبريد 12 درجة مئوية في الساعة لتجنب الإجهاد الحراري الذي يؤدي إلى تصفيح التبطين الموضعي.
3. حد تشغيل الفراغ: لا تتجاوز -0.08MPa الحد الأقصى لدرجة الفراغ؛ الضغط السلبي المفرط سيزيد من خطر تقشير البطانة.
4. حماية الأجزاء الداخلية: منع سقوط شظايا المعدن الصلب في جسم البرج أثناء التركيب والإصلاح. سوف يؤدي الحطام الصلب الحاد إلى خدش سطح بطانة PTFE.
5. حد التحميل: لا تفرط في تكديس الأجزاء الداخلية؛ اتبع بدقة حمل التصميم للحلقة الداعمة لقسم البرج، لمنع تلف البطانة.
6. التعديل المحظور في الموقع: لا تقم بلحام أو حفر أو قطع هيكل البرج في الموقع. يجب أن تحصل أي عملية إعادة بناء على تأكيد من القسم الفني في Zhuoyan.
1. الفحص الدوري للبطانة: قم بإجراء فحص تسرب الشرارة لكامل الجدار كل 8-12 شهرًا. فحص مؤكد لوصلات شفة مقطع البرج، ومواضع الفوهة التي تتحمل التنظيف المتكرر بالبخار.
2. التنظيف الداخلي: قم بإيقاف المعدات وتبريدها بالكامل قبل فتح فتحة التفتيش. اعتماد أدوات تنظيف ناعمة وأجزاء داخلية وجدار داخلي لبرج الشطف بالمذيبات المتوافقة؛ يحظر استخدام فرشاة الأسلاك الفولاذية أو المكشطة الصلبة.
3. صيانة ختم الفلنجة: قم بفحص حشوات PTFE لفلنجات التوصيل المجزأة كل ثلاثة أشهر. استبدل الحشيات القديمة والمشوهة في الوقت المناسب لمنع تسرب البخار في المفاصل.
4. الإصلاح الداخلي للبرج: أخرج مواد التغليف وإعادة التوزيع للتنظيف أثناء صيانة الإغلاق السنوية؛ إزالة فحم الكوك والرواسب المتوسطة لضمان كفاءة النقل الجماعي.
5. حماية الغلاف الخارجي: بالنسبة لعمود التصحيح المثبت في الهواء الطلق، قم بفحص حالة الطلاء المضاد للصدأ كل عامين؛ إصلاح طلاء التقشير لحماية الغلاف الفولاذي الكربوني من التآكل الجوي.
6. إدارة قطع الغيار: احتفظ بحشيات PTFE المطابقة والملحقات الداخلية المحمية بالبطانة؛ لا يمكن لقطع الغيار المعدنية العادية أن تحل محل المكونات المطابقة المضادة للتآكل.
س 1: هل يمكن لعمود التصحيح الصناعي المبطن بـ PTFE أن يعمل لتصحيح صناعي مستمر لمدة 24 ساعة على المدى الطويل؟
ج: نعم، تم تحسين هذا البرج لتشغيل الدورة الصناعية بدون توقف، وهو مناسب لمشاريع فصل المذيبات على مستوى الحديقة واسعة النطاق.
س2: هل يمكننا إضافة أو تقليل أقسام البرج لاحقًا لضبط دقة الفصل؟
ج: اعتماد تصميم مجزأ وحدات. يمكن زيادة أو إزالة أقسام البرج الجديدة في الموقع لضبط ارتفاع الفصل الفعال وفقًا لترقية العملية في مرحلة لاحقة.
س 3: هل عمود التصحيح قابل للتطبيق لفصل البخار الساخن المحتوي على الفلور؟
ج: يمكن أن يعمل مع البخار المحتوي على الفلور بعد الترقية إلى بطانة PTFE بسمك 4 مم؛ يرجى تقديم تركيبة البخار لتقييمنا الفني مسبقًا.
س 4: ما الذي يجب أن ننتبه إليه أثناء تركيب أقسام البرج المجزأة في الموقع؟
ج: حماية سطح بطانة PTFE بشكل صارم من الصفر؛ استخدم جوانات PTFE المطابقة، واتبع متطلبات عزم الدوران المحددة لربط المسمار.
س 5: هل يمكنك توفير معدات مطابقة كاملة بما في ذلك إعادة الغليان والمفاعل المبطن وخزان الاستقبال؟
ج: معيار شفة موحد مضاد للتآكل، يدعم الشراء الشامل لمجموعة خطوط إنتاج التصحيح الصناعي الكاملة.
س 6: ما هو نطاق الضمان الرسمي لعمود التصحيح الصناعي؟
ج: غلاف من الفولاذ الكربوني ضمان هيكلي لمدة 10 سنوات؛ بطانة PTFE ضمان لمدة 5 سنوات (باستثناء الخدوش الاصطناعية والتأثيرات وأضرار سوء التشغيل)؛ الملحقات الداخلية للبرج ضمان لمدة عامين.
