تشتمل مجموعة منتجاتنا على معدات مبطنة بصفائح PTFE، ورش PTFE وطلاء الأسطوانة، ومعدات مبطنة بالبلاستيك، وأنابيب ووصلات فولاذية مبطنة بـ PTFE، ومكونات الفلوروبوليمر ذات الصلة المصنوعة من PTFE، وPFA، وETFE، وFEP وغيرها من المواد المتقدمة.
خزان استقبال العمليات الكيميائية الصناعية المبطن بـ PTFE عبارة عن وعاء تجميع وسيط مخصص تم تطويره بشكل مستقل بواسطة مصنع Zhuoyan في الصين، ويدعم بشكل حصري خطوط إنتاج التوليف والتصحيح الكيميائي المستمر. يختلف عن صهاريج تخزين المواد الخام ذات الحجم الكبير، يتميز خزان الاستقبال هذا بالحجم المدمج الصغير، وواجهة نقل متوسطة سريعة وقدرة تحمل فراغ مستقرة، يستخدم خصيصًا لتجميع نواتج التقطير عالية التآكل والسائل المكثف ومياه التفاعل السائلة المتولدة في المفاعلات الأمامية وأبراج التقطير.
تتجنب بطانة PTFE غير الملحومة المتكاملة التلوث المتبادل أثناء تبديل دفعات الإنتاج، وتحقق أحجام الحافة القياسية إرساءًا سريعًا مع العديد من معدات المعالجة المبطنة بالفلور. وتتم مطابقته على نطاق واسع في أنظمة الإنتاج الكاملة للكيماويات الفلورية والصيدلانية والطاقة الجديدة، مع سجلات تسليم مستقرة لمصانع الكيماويات في جنوب شرق آسيا والشرق الأوسط.

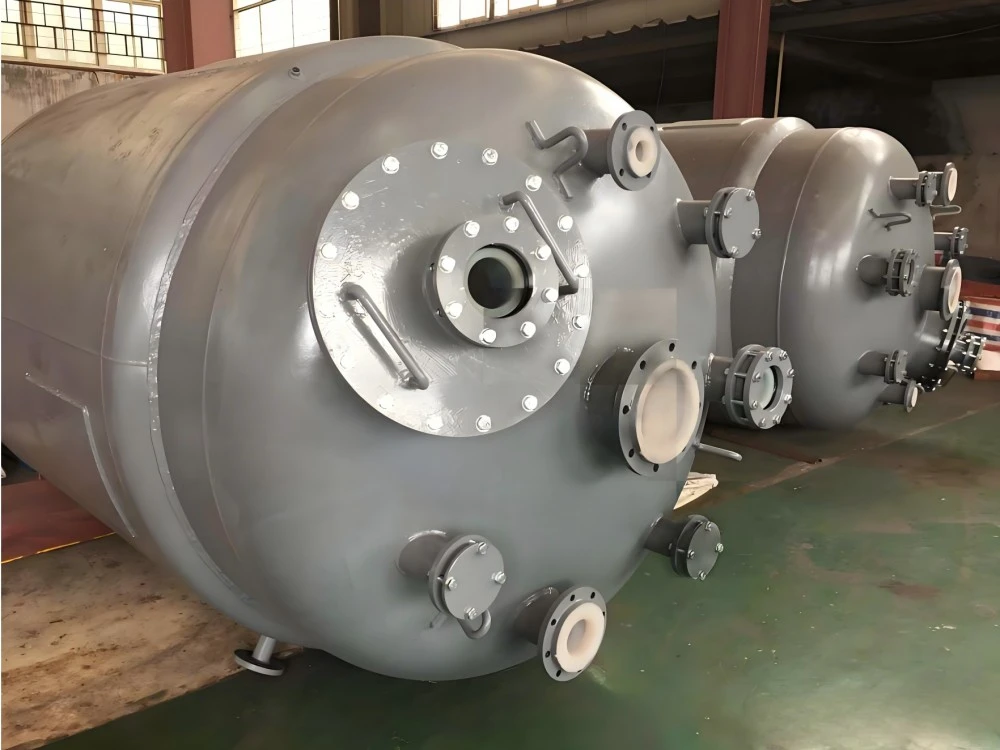

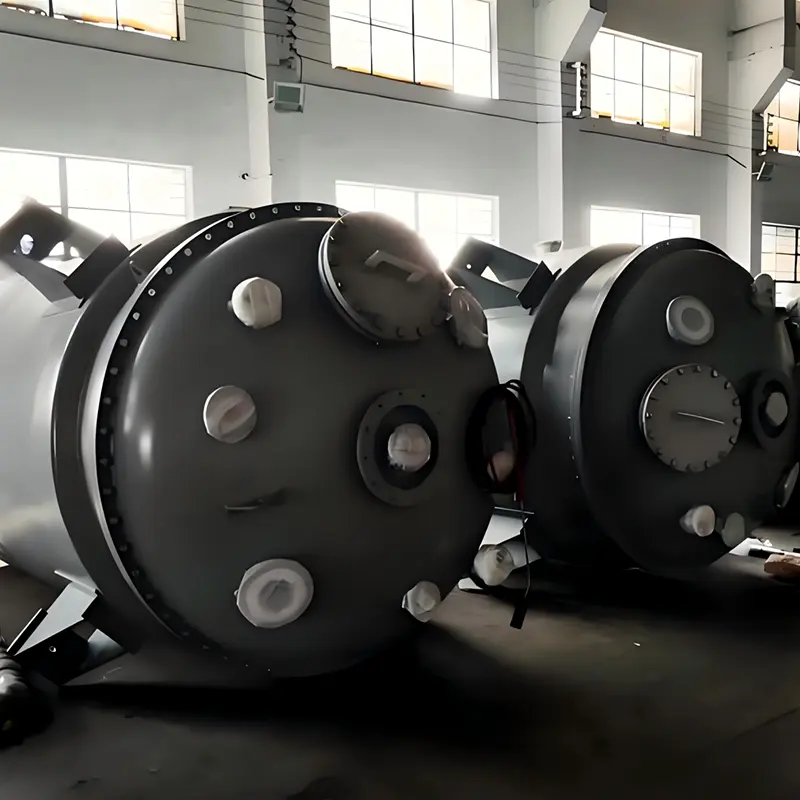

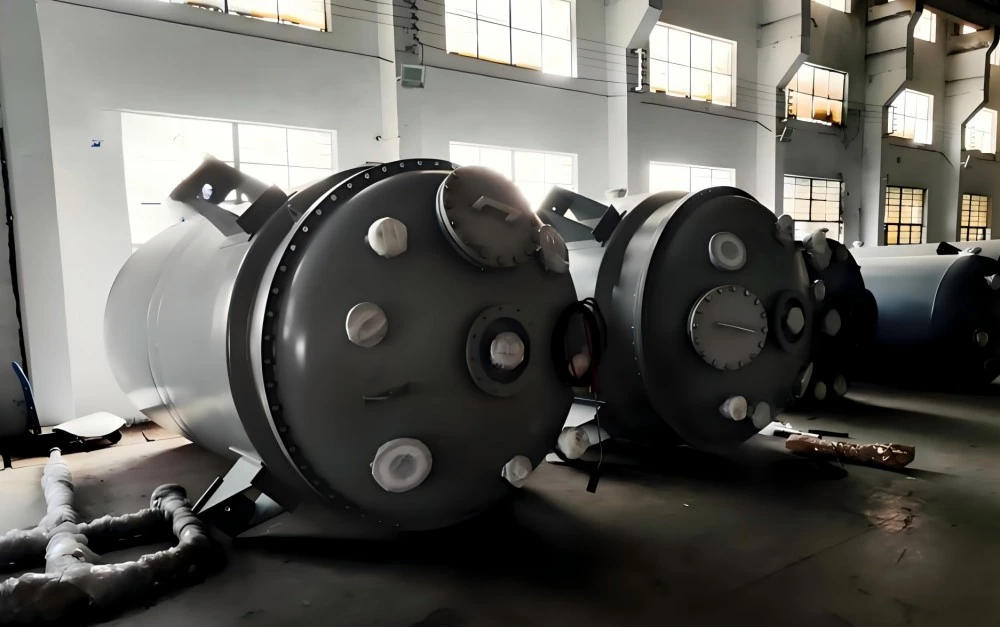

خزان استقبال العمليات الكيميائية الصناعية المبطن بـ PTFE عبارة عن وعاء عازل للضغط صغير إلى متوسط مع غلاف من الفولاذ الكربوني وبطانة داخلية غير ملحومة من PTFE منشطة بالصوديوم، تم وضعها خصيصًا في نهاية مخرج المفاعلات وأعمدة التقطير في خطوط المعالجة الكيميائية المغلقة. وتتمثل وظيفتها الأساسية في الاستقبال الفوري والتخزين المؤقت والنقل الانتقالي للوسائط المكثفة ذات درجة الحرارة العالية والقاعدة الحمضية والفلور. بالمقارنة مع صهاريج التخزين العامة، فهي تحتوي على فوهات معالجة قياسية متعددة محجوزة في الجدران العلوية والجانبية لتتناسب مع خطوط أنابيب التغذية، وضخ التفريغ، وأخذ العينات، والكشف عن مستوى السائل. يعتمد الخزان بأكمله تصميم بطانة بدون زاوية ميتة لمنع الوسط المتبقي من التسبب في تلوث الدفعات المتقاطعة، وقد تم تحسين الهيكل لتبديل الإنتاج المستمر لدورة قصيرة، والتكيف بشكل مثالي مع ظروف العمل للعمليات الصناعية الدورية والمتقطعة على مدار 24 ساعة.
· تصميم مخصص لمطابقة الفوهات المتعددة، منفذ تفريغ محجوز، ومنفذ أخذ العينات، ومنفذ مستوى السائل، ومنفذ التفريغ في المواضع الثابتة، يحقق الالتحام لمرة واحدة بعمود التقطير، والمكثف، وخطوط الأنابيب المبطنة بدون تحويل ثانوي، مما يؤدي إلى تقصير دورة تركيب خط الإنتاج بشكل كبير.
· تكيف الضغط السلبي المستقر للتقطير، بطانة PTFE الملصقة بالفراغ المتكامل والملتصقة بشكل وثيق بقشرة الفولاذ، يمكن أن تعمل بثبات تحت -0.09MPa بيئة التقطير الفراغي طويلة المدى، لا يوجد خطر فقاعات أو تقشير البطانة أثناء التكثيف المتوسط.
· التكيف مع تخطيط الحجم الصغير المدمج يمكن تثبيت نطاق الحجم السائد 50L-3000L، ومساحة أرضية صغيرة، على أقواس المنصة فوق المعدات دون احتلال مساحة تخزين أرضية كبيرة في المصنع.
· بطانة ذات زاوية ميتة صفر لتجنب البقايا المتوسطة جميع زوايا الجدار الداخلي، يتم تغليف مواضع لحام الفوهة بالكامل بواسطة مادة PTFE غير الملحومة، ولا توجد فجوات احتجاز متوسطة مخفية، مما يضمن بشكل فعال معايير إنتاج عالية النقاء للمشروعات الكيميائية الصيدلانية والإلكترونية.
· تبديل سريع للدفعة وسهولة التنظيف، يقلل سطح PTFE الداخلي الأملس من الالتصاق المتوسط، كما يعمل الهيكل السفلي للتفريغ السريع على تقليل وقت تنظيف الخزان بين دفعات التركيبة المختلفة، وتحسين كفاءة الإنتاج بشكل عام.
· نظام الواجهة القياسية الموحدة جميع الشفاه تعتمد المعيار الموحد HG20536 المضاد للتآكل، ويمكن مطابقتها بشكل تبادلي مع مفاعل Zhuoyan الكامل المبطن بـ PTFE، وتجهيزات الأعمدة والأنابيب، وتحقيق دعم الشراء الشامل.
| البند المعلمة | البيانات الفنية القياسية |
| اسم المنتج الكامل | خزان استقبال العمليات الكيميائية الصناعية المبطن بـ PTFE |
| حجم اختياري | 50 لتر / 100 لتر / 300 لتر / 500 لتر / 1000 لتر / 2000 لتر / 3000 لتر |
| مادة الغلاف الخارجي | وعاء الضغط Q245R من الفولاذ الكربوني |
| سمك البطانة المخصصة | 3 مم من النوع العام / 4 مم من النوع المقاوم للتردد العالي |
| درجة حرارة العمل المستمر | -180 درجة مئوية ~ 240 درجة مئوية |
| الضغط السلبي المسموح به | الحد الأقصى -0.09 ميجا باسكال |
| الفوهات المحجوزة القياسية | منفذ التغذية، منفذ الفراغ، منفذ مستوى السائل، منفذ أخذ العينات، منفذ التفريغ |
| معيار شفة | HG20536 شفة مقاومة للتآكل مبطنة بالكامل بـ PTFE |
| الهيكل الداعم | منصة قوس ثابت / قاعدة أرضية عمودية اختيارية |
| معيار فحص المصنع | اختبار شرارة الجدار الكامل 10 كيلو فولت + اختبار تحمل الضغط الهيدروليكي |
1. حدد الحجم بناءً على دورة الإنتاج
عملية التبديل المتكررة للدفعة القصيرة: اختر خزان استقبال صغير 50L-500L؛ خط إنتاج التصحيح المستمر 24 ساعة: يعتمد نموذج متوسط الحجم 1000L-3000L لتقليل تردد التفريغ.
2.اختر سماكة البطانة حسب الخاصية المتوسطة
حمض عادي، مذيب عضوي: بطانة PTFE قياسية 3 مم؛ حمض الهيدروفلوريك، وسط مكثف مفلور: قم بالترقية إلى بطانة غير ملحومة بسمك 4 مم.
3. مطابقة حالة العمل بالفراغ
إذا كان نظام التقطير يعمل تحت فراغ طويل الأمد أقل من -0.07MPa، فأخبر فريقنا الفني لتعزيز عملية الربط الفراغي لبطانة الخزان.
4. تأكيد واجهة المعدات المطابقة
قم بتوفير حجم الحافة وكمية الفوهة لعمود المفاعل/التقطير الأمامي، ونقوم بتعديل تخطيط فوهة خزان الاستقبال مجانًا لتحقيق الالتحام السلس.
5. تمايز بيئة التثبيت
التثبيت المعلق للمنصة: توفير ملحقات الدعامة الثابتة للخدمة الخفيفة؛ وضع مستقل عن الأرض: هيكل قاعدة سميك مضاد للانزلاق مخصص.
· التصنيع الدقيق للغلاف الفولاذي تلميع كامل لجميع طبقات لحام الفوهة وجسم الخزان، وإزالة الشحوم بدرجة حرارة عالية للتخلص من إجهاد اللحام الداخلي، وتجنب تصفيح البطانة الناتج عن التشوه الحراري.
· Sa2.5 درجة السفع الرملي القياسية معالجة خشنة موحدة على الجدار الداخلي لتعظيم قوة لصق صفائح PTFE، وضمان استقرار عملية الفراغ على المدى الطويل.

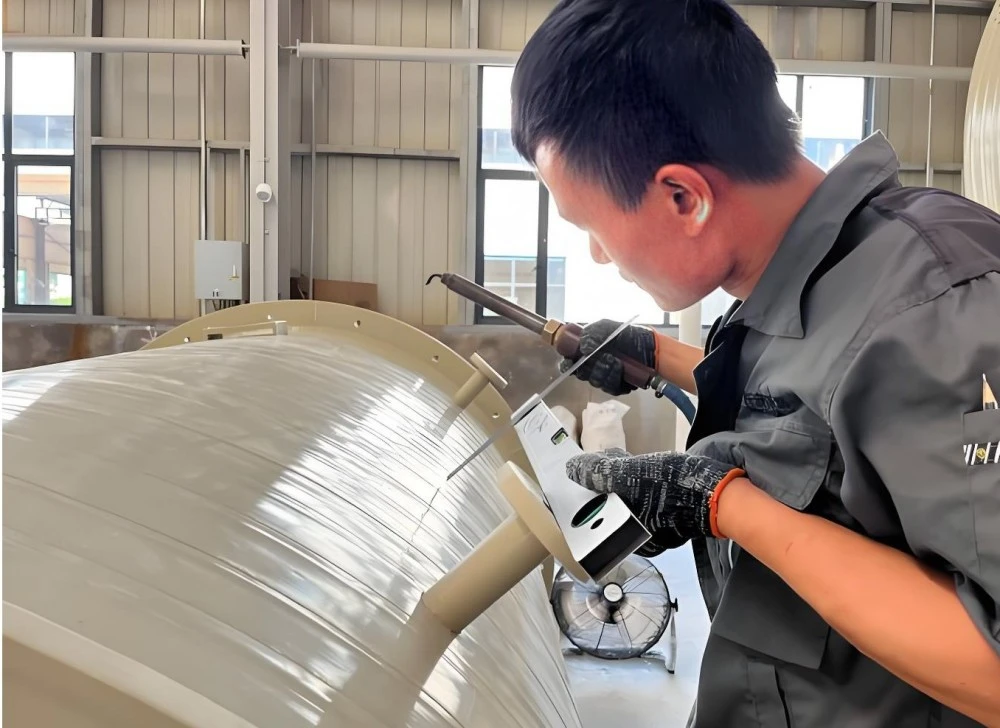

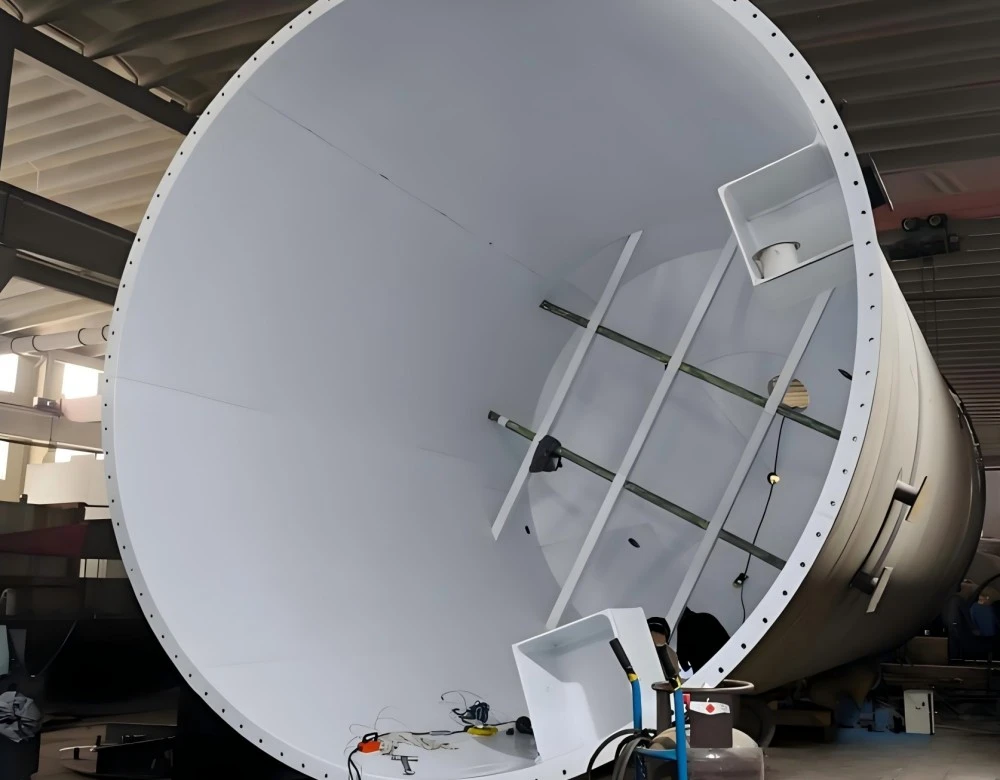

· تصفيح فراغ تنشيط الصوديوم استيراد ورقة PTFE بعد معالجة التنشيط الخاصة، واللصق السلس بالفراغ في ورشة عمل نظيفة بدرجة 10000، ولحام PFA مزدوج في جميع وصلات الفوهة.
· فحص مسح الشرارة لجدار كامل 10 كيلو فولت قم بفحص كل زاوية داخلية وموضع بطانة الفوهة واحدًا تلو الآخر للعثور على فجوات صغيرة في البطانة قد تسبب تسربًا متوسطًا.
· اختبار الضغط الهيدروليكي 1.2 مرة تصميم اختبار ضغط الماء، والحفاظ على الضغط لمدة 30 دقيقة دون انخفاض الضغط للتأكد من ضيق الشاملة.
· التنظيف النهائي والتغليف الوقائي قم بإزالة الغبار المتبقي من ورشة العمل داخل الخزان، وأغلق جميع الفوهات بأغطية واقية من PTFE، واعتمد علبة خشبية معززة للنقل البحري.
ج: نعم، يمكن أن تتحمل البطانة الملصقة بالفراغ بشكل مستمر ضغطًا سلبيًا -0.09 ميجا باسكال دون ظهور فقاعات أو تساقط أثناء تجميع المكثفات.
ج: يوصى باستخدام خزان الاستقبال الصغير سعة 50 لترًا إلى 500 لترًا في ورش العمل الصيدلانية المتكررة.
ج: نقوم بتخصيص تخطيط منافذ التغذية والفراغ وأخذ العينات بالكامل وفقًا لرسم خط أنابيب خط الإنتاج للعملاء.
ج: جميع مواضع اللحام والفوهة الداخلية مغلفة بالكامل ببطانة PTFE غير الملحومة، ولا يوجد هيكل احتجاز متوسط الزاوية الميتة.
ج: تتمتع بطانة PTFE بأكملها بضمان عالمي لمدة 5 سنوات، باستثناء الخدوش الاصطناعية وأضرار سوء التشغيل.
ج: جميع معايير الفلنجة موحدة، مما يدعم الشراء الشامل لمعدات العملية الكاملة بما في ذلك المفاعل والعمود وخزان الاستقبال.
