كيف يمكن للمعدات المطلية بـ PFA تحسين التحكم في التآكل في العمليات الكيميائية المعقدة؟

1. فهم تكنولوجيا طلاء PFA

غالبًا ما تتعامل معدات المعالجة الكيميائية مع الأحماض والقلويات والمذيبات والوسائط والمخاليط التي يمكن أن تهاجم الأسطح المعدنية المكشوفة. لذلك، يعد اختيار المادة المناسبة أمرًا ضروريًا عندما تتطلب العملية احتواءًا موثوقًا، واتصالًا متحكمًا بالمواد، وأداءً متسقًا للمعدات. في العديد من التطبيقات، تخدم المواد المستخدمة في هيكل الوعاء والمواد المعرضة للعملية أغراضًا هندسية مختلفة.

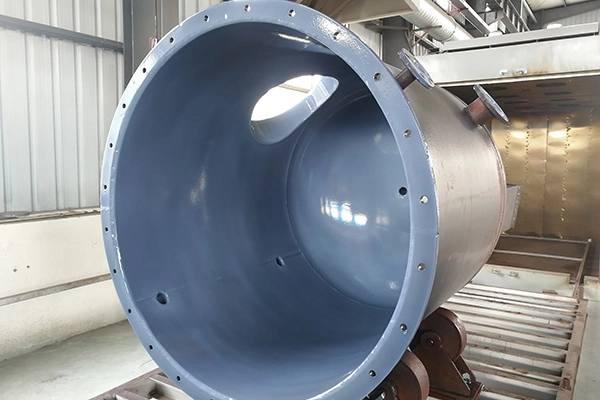

المعدات المغلفة PFAاستخدم طلاء PFA المطبق على السطح المعدني الداخلي لتوفير حاجز مقاوم للتآكل لوسائط المعالجة المتوافقة. توفر الركيزة المعدنية الدعم الهيكلي، بينما يخلق طلاء البوليمر سطح التلامس المقصود. يمكن أخذ هذا الترتيب في الاعتبار بالنسبة لأوعية المعالجة والهياكل الداخلية التي تتطلب سطحًا وقائيًا من البوليمر الفلوري.

يرمز PFA إلى ألكان البيرفلوروألكوكسي، وهو بوليمر فلوري معروف بمقاومته الكيميائية الواسعة وأدائه الحراري. خصائصه تجعله مفيدًا في بيئات معالجة كيميائية مختارة، بما في ذلك التطبيقات التي تكون فيها نظافة السطح وتقليل الاتصال المباشر بين وسط العملية والركيزة أمرًا مهمًا.

كيف يعمل الحاجز الواقي

يفصل الطلاء وسط العملية عن المعدن الأساسي عندما يكون الطلاء مستمرًا ومطبقًا بشكل صحيح ومناسبًا للخدمة المحددة. المقاومة الكيميائية ليست سوى جزء واحد من هذه الوظيفة. تعد سلامة الطلاء أمرًا مهمًا أيضًا لأن العيوب المحلية أو الأضرار أو ظروف التشغيل غير المناسبة يمكن أن تؤدي إلى تقويض الحاجز المقصود.

على عكس بطانة الصفائح المنفصلة، ​​التي تستخدم طبقة بوليمر مسبقة الصنع مثبتة داخل الوعاء، يتم تطبيق طلاء على الركيزة. اعتمادًا على التطبيق والعملية، يمكن التفكير في طريقة طلاء للأسطح الداخلية ذات الأشكال المعقدة، أو التحولات المتعددة، أو التفاصيل التي تتطلب تغطية دقيقة.

تعتمد ملاءمة تطبيق معين على تحضير الركيزة، وطريقة التطبيق، وسمك الطلاء، وهندسة السطح، ومتطلبات المعالجة أو المعالجة، وخطة الفحص. وينبغي تقييم هذه العناصر كجزء من تصميم المعدات بدلاً من معاملتها كأفكار لاحقة منفصلة.

لماذا لا تزال الركيزة المعدنية مهمة

الطلاء لا يحل محل الحاجة إلى سفينة مصممة بشكل صحيح. يجب أن يكون الجسم المعدني مصممًا للأحمال الهيكلية للمعدات، وأبعادها، ووصلاتها، وترتيبات الدعم، والضغط المطبق أو واجب التفريغ. لا يمكن للسطح المقاوم للتآكل أن يعوض جسم الوعاء غير المناسب لخدمته الميكانيكية.

وبالمثل، تؤثر هندسة الركيزة على نظام الطلاء. قد تتطلب الزوايا والانتقالات الداخلية وفتحات التوصيل والميزات المعقدة الأخرى اهتمامًا خاصًا أثناء إعداد السطح والتطبيق والفحص. يجب أن يوفر البناء المقترح إمكانية الوصول لتطبيق الطلاء والتحقق منه حيث تتطلب العملية الحماية.

ابدأ بواجب العملية

قبل اختيار السفينة، حدد الدور الذي يجب أن تؤديه. وعاء التخزين يحمل مادة لفترة محددة. يقوم المتلقي بجمع المواد من عملية أخرى. يدعم خزان الخلط الخلط أو الخلط، بينما يوفر العمود بيئة لعملية الفصل. ينشئ كل واجب متطلبات مختلفة للهندسة والوصلات والملحقات وظروف التشغيل.

يوفر تحديد هذه الوظيفة مبكرًا أساسًا عمليًا لتقييم نظام الطلاء وتكوين المعدات. كما أنه يساعد على منع المواصفات العامة من تجاهل ميزة العملية التي تؤثر على التصميم النهائي.

4. التوافق الكيميائي ووسائط المعالجة

وينبغي التحقق من التوافق الكيميائي باستخدام معلومات العملية الفعلية بدلاً من فئة المواد الواسعة. على الرغم من أن PFA لديه مقاومة لمجموعة من المواد الكيميائية المسببة للتآكل، فإن مدى ملاءمة طلاء معين يعتمد على التركيب والتركيز ودرجة الحرارة ومدة التعرض.

التعرف على التركيب الكيميائي الكامل

ابدأ بإدراج المواد التي ستلامس السطح المطلي. قم بتضمين المكونات الرئيسية والشوائب ذات الصلة والمواد المضافة والوسائط ومنتجات التفاعل. عندما تشتمل العملية على خليط، يجب وصف التركيبة الكاملة بالدقة التي تسمح بها بيانات العملية المتاحة.

الاسم الكيميائي في حد ذاته قد لا يعبر عن سلوك المحلول المركز أو الخليط متعدد المكونات. وبالمثل، قد تختلف التركيبة التي تدخل الوعاء عن التركيبة الموجودة لاحقًا في دفعة أو بعد مرحلة الفصل.

بالنسبة للعمليات التي تنطوي على تغير الظروف الكيميائية، حدد المراحل المهمة بشكل منفصل. وهذا يجعل من الممكن تقييم الطلاء مقارنة بالمواد التي قد يواجهها طوال دورة التشغيل.

حساب التركيز ودرجة الحرارة

يمكن أن يؤثر التركيز على تقييم التوافق، خاصة عندما تتضمن العملية التخفيف أو التبخر أو التركيز أو التفاعل. يجب أن تميز المواصفات بين القيم النموذجية وبين الحد الأدنى والحد الأقصى للظروف التي قد تواجهها المعدات.

يجب تقييم درجة الحرارة جنبا إلى جنب مع التكوين. قد يواجه الطلاء ظروفًا مختلفة أثناء التشغيل العادي أو التدفئة أو التبريد أو التنظيف أو إيقاف التشغيل. وينبغي التأكد من ملاءمتها لمجموعات التركيب الكيميائي ودرجة الحرارة ذات الصلة بالتطبيق.

تشمل عوامل التنظيف والوسائط المساعدة

قد يؤدي التنظيف إلى تعريض السطح الداخلي لمواد لا تشكل جزءًا من الإنتاج العادي. لذلك يجب تضمين حلول التنظيف وسوائل الشطف والمواد الكيميائية المرتبطة بالصيانة في مراجعة التوافق أينما تلامس الطلاء.

إجراء التنظيف الكامل مهم أيضًا. يمكن أن تؤثر درجة الحرارة ووقت التعرض والإجراءات الميكانيكية على المعدات حتى لو كانت مادة التنظيف الكيميائية نفسها متوافقة مع البوليمر. وينبغي أيضًا التأكد من توافق الأختام والجوانات والمكونات المبللة الأخرى.

ضع في اعتبارك مدة الاتصال واختلافات التشغيل

قد تعرض سفينة التخزين طلائها إلى وسيط لفترة طويلة، في حين قد يواجه جهاز الاستقبال اتصالًا أقصر ولكن متكررًا. يمكن لوعاء الخلط أن يواجه ظروفًا محلية أكثر تنوعًا عند دمج المواد. وينبغي وصف هذه الواجبات المختلفة عند تقييم مدى ملاءمة الطلاء.

وينبغي أيضًا مراعاة انحرافات العملية المتوقعة بشكل معقول. قد تؤدي التغيرات غير المتوقعة في التركيز، أو فترات الاحتفاظ الطويلة، أو مجموعة غير مقصودة من المواد إلى تحريك العملية بعيدًا عن ظروف التشغيل العادية. يجب أن تحدد مواصفات المعدات مثل هذه السيناريوهات حيث يمكن أن تؤثر على الطلاء أو سلامة الوعاء.

في حالة عدم توفر بيانات كيميائية مهمة، قم بتسجيل حالة عدم اليقين للمراجعة الفنية. لا ينبغي اعتبار التوافق مؤكدًا لمجرد أن الوصف العام للمادة يشير إلى مقاومة المادة الكيميائية الأولية.

8. التطبيقات الصناعية

يمكن أخذ أوعية المعالجة المطلية بـ PFA بعين الاعتبار في الصناعات التي تتعامل مع الوسائط المسببة للتآكل أو تتطلب التحكم في التلامس بين مادة المعالجة والسطح المعدني. ويعتمد التكوين المناسب على العملية المقصودة، والتوافق الكيميائي، وتصميم المعدات، وظروف التشغيل.

الإنتاج الكيميائي الدقيق

يمكن أن يشتمل التصنيع الكيميائي الدقيق على مراحل متعددة من التفاعل والتخزين والخلط والفصل. قد تؤدي خطوات العملية المختلفة إلى تعريض المعدات للتركيبات الكيميائية والتركيزات ودرجات الحرارة المتغيرة.

يمكن اعتبار الخزان المطلي لتخزين المواد المتوافقة، في حين قد يكون وعاء الخلط المطلي مناسبًا عندما يتطلب الأمر سطحًا واقيًا داخليًا وترتيب خلط محدد. قد تتطلب مراحل الفصل تكوين عمود مصممًا حول واجب العملية والهندسة الداخلية.

يجب أن تحدد عملية الاختيار المادة في كل مرحلة، ودورة التشغيل، والملحقات التي تتصل بوسط العملية. عندما يتغير التركيب الكيميائي أثناء المعالجة، يجب أن يغطي تقييم التوافق المراحل ذات الصلة.

المعالجة الصيدلانية

قد تتضمن المعالجة الصيدلانية تخزين واستلام وخلط ونقل المواد الكيميائية أو المواد الوسيطة. في هذه البيئات، يمكن أن يشمل اختيار المعدات التوافق الكيميائي ومتطلبات نظافة السطح.

قد يساعد السطح المطلي في تقليل الاتصال المباشر بين وسائط المعالجة المتوافقة والركيزة المعدنية الأساسية. ومع ذلك، فإن الملاءمة لعملية صيدلانية معينة تعتمد أيضًا على معايير مكافحة التلوث المطلوبة، والتكوين الكامل للمعدات، وإجراءات التنظيف، والتحقق من سلامة الطلاء.

يجب على مهندسي العمليات تحديد ممارسات التنظيف المطلوبة والمواد المستخدمة في كل مرحلة وتوقعات الفحص. إن المطالبة العامة بنعومة السطح أو المقاومة الكيميائية لا تحل محل التقييم الخاص بالتطبيق.

الطاقة الجديدة والمعالجة الكيميائية الإلكترونية

تتضمن بعض تطبيقات الطاقة والمواد الكيميائية الإلكترونية الجديدة مواد أو عمليات أكالة حيث يكون التحكم في الاتصال بالمعادن أمرًا مهمًا. ولذلك فإن التخزين والنقل والخلط والعمليات ذات الصلة قد تتطلب معدات ذات سطح وقائي داخلي مناسب.

يجب أن يوجه التركيب الكيميائي الفعلي وظروف العملية عملية الاختيار. عندما يكون التحكم في التلوث أولوية، يجب النظر في نظام الطلاء والمكونات المتصلة وطريقة التنظيف ومعايير الفحص معًا. يجب تقييم المعدات وفقًا لمتطلبات العملية المحددة بدلاً من اختيارها فقط لأنها تنتمي إلى صناعة معينة.

مصانع مختبرية وتجريبية

قد تستخدم المرافق المختبرية والتجريبية أوعية أصغر لتقييم التفاعلات أو إجراءات الخلط أو عمليات الفصل قبل إنشاء ترتيب إنتاج أكبر. لا تزال هذه المعدات تتطلب تعريفًا واضحًا للتوافق الكيميائي، ودرجة حرارة التشغيل، والضغط أو الفراغ، ومتطلبات ملامسة المواد.

يمكن أن تكون التوصيلات والتكوينات الداخلية ذات أهمية خاصة عندما يجب أن تستوعب المعدات مراحل أو أدوات عملية مختلفة. ويجب أن تتناسب خطة التفتيش أيضًا مع تصميم السفينة وظروف التشغيل المقصودة.

وعندما يتم توسيع نطاق العملية التجريبية لاحقًا، يجب إعادة تقييم التصميم بدلاً من مجرد مضاعفة سعة السفينة. قد تؤدي التغييرات في الأبعاد وسلوك الخلط والظروف الحرارية ومتطلبات الضغط إلى تغيير الاعتبارات الهندسية.

مطابقة نوع المعدات مع التطبيق

لا يحدد تصنيف الصناعة وحده ما إذا كانت سفينة معينة مناسبة أم لا. قد تكون لمهمة التخزين في مصنع كيميائي دقيق متطلبات مختلفة عن عملية الفصل في نفس المنشأة. يجب أن تظل وظيفة العملية وظروف التشغيل ومواصفات الطلاء وتخطيط التثبيت هي عوامل الاختيار الأساسية.

• للتخزين، حدد الوسيط ومدة الاحتفاظ والحجم القابل للاستخدام واحتياجات النقل.
• للاستقبال، حدد خصائص التدفق الوارد وترتيبات التفريغ.
• بالنسبة للخلط، حدد مهمة الخلط وتكوين المحرض والملحقات المبللة.
• بالنسبة للفصل، قم بتوفير واجب العملية وهندسة العمود ومتطلبات التكوين الداخلي.

11. إعداد المواصفات الفنية

توفر المواصفات المعدة جيدًا لفريق هندسة المعدات المعلومات اللازمة لتقييم السفينة المقترحة وتحديد أسئلة التصميم التي لم يتم حلها. يجب أن يوضح واجب العملية والبيئة الكيميائية ومظروف التشغيل الميكانيكي والأبعاد ومتطلبات الاتصال وتوقعات الجودة.

يمكن أن يساعد التسلسل التالي في تنظيم المعلومات قبل مراجعة التصميم أو طلب عرض الأسعار.

1. تحديد وظيفة المعدات.

   تحديد ما إذا كان الوعاء سيتم استخدامه للتخزين أو الاستلام أو الخلط أو الفصل. وصف تدفق المواد والمعدات المتصلة ومراحل التشغيل التي تحدد دورها في العملية.

2. توثيق وسيلة العملية.

   قم بإدراج المواد الكيميائية والتركيزات والمخاليط ذات الصلة والشوائب ومنتجات التفاعل وعوامل التنظيف التي قد تلامس السطح الداخلي.

3. إنشاء المغلف التشغيلي.

   تحديد درجات الحرارة العادية والمتطرفة، وضغط التشغيل والتصميم، وظروف الفراغ حيثما ينطبق ذلك، ومراحل العملية التي قد تحدث فيها تلك الظروف.

4. تأكيد القدرة والأبعاد.

   قم بتوفير السعة الاسمية وحجم العمل المطلوب والأبعاد الإجمالية وقيود التثبيت ومتطلبات الدعم والوصول المتاح للصيانة.

5. قم بإعداد جدول الاتصال والملحقات.

   تحديد الفوهات والفتحات والمصارف والفتحات والأدوات وترتيبات المحرض والمكونات الأخرى. قم بتضمين الموضع والحجم ونوع الاتصال ومعلومات الرسم ذات الصلة.

6. تحديد متطلبات الطلاء والتفتيش.

   حدد المناطق المراد طلاءها، ومعايير السُمك ذات الصلة، وفحوصات السلامة المطبقة، واختبار الضغط المطلوب، ومعايير القبول، والوثائق اللازمة.

7. مراجعة احتياجات التثبيت والصيانة.

   حدد قيود الوصول وواجهات الاتصال ومتطلبات التنظيف وممارسات الصيانة المتوقعة وأي قيود ناشئة عن تخطيط المصنع الحالي.

8. حل الأسئلة الفنية المفتوحة.

   قم بتسجيل المعلومات الكيميائية المفقودة وظروف التشغيل غير المؤكدة والأبعاد المتضاربة والتفاصيل التي تتطلب التأكيد قبل الموافقة على التصميم النهائي.

قائمة التحقق من المعلومات التقنية

عندما تكون الرسومات متاحة، قم بإدراجها في المراجعة الفنية. يمكن أن تكون مخططات الأنابيب الحالية وتفاصيل الأساس وقيود التثبيت مهمة عندما يجب أن تتناسب السفينة مع مصنع قائم.

إذا كانت المعلمة المطلوبة غير معروفة، فاجعل حالة عدم اليقين هذه مرئية. تسمح القائمة الواضحة بالعناصر المفتوحة للأطراف المسؤولة بمعالجة المعلومات المفقودة قبل الانتهاء من المواصفات المقترحة.
