ما الذي يجب على المهندسين تقييمه قبل اختيار المعدات المبطنة بـ PTFE؟

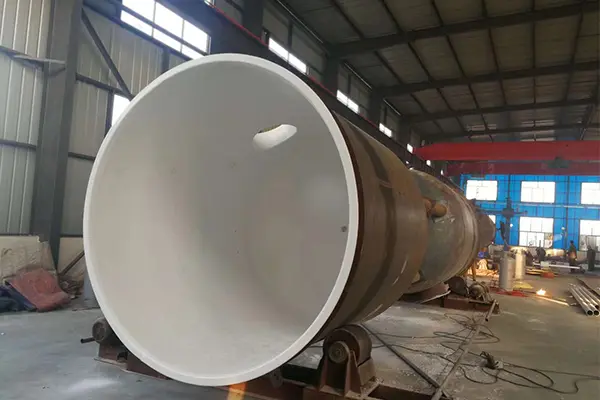

3. أربعة أنواع رئيسية من سفن العمليات المبطنة

على الرغم من أن المفاعلات المبطنة وصهاريج التخزين وأجهزة الاستقبال وخزانات الخلط قد تشترك في مفهوم بناء أساسي مماثل، إلا أن واجباتها العملية غير قابلة للتبادل. يبدأ اختيار النوع الصحيح بتحديد ما يجب أن تفعله السفينة ضمن نظام الإنتاج.

3.1 المفاعلات المبطنة بـ PTFE

يستوعب المفاعل تفاعلًا كيميائيًا أو عملية أخرى تخضع فيها المحتويات لتحول محدد. يجب أن تكون الأسطح المبللة الداخلية متوافقة مع المواد الأولية ومنتجات التفاعل والوسائط ووسائط التنظيف ذات الصلة.

يمكن أن تتغير ظروف التفاعل خلال الدفعة. إن العملية التي تبدأ بعدة مكونات منفصلة قد تتطور إلى تركيبة كيميائية مختلفة مع تقدم التفاعل. قد ترتفع درجة الحرارة أو تنخفض، بينما قد يؤثر توليد الغاز أو تكوين البخار أو تغيرات الضغط على تكوين الوعاء المطلوب.

ولهذه الأسباب، يجب أن تصف مواصفات المفاعل تسلسل التشغيل الكامل بدلاً من توفير ظروف الحالة المستقرة العادية فقط.

• تحديد التركيب الكيميائي وتركيز المواد الموجودة خلال كل مرحلة مهمة من العملية.
• تحديد درجات حرارة التشغيل العادية والحد الأقصى، وضغط التصميم، وأي ظروف فراغ محتملة.
• تحديد توصيلات التدفئة والتبريد والشحن والتفريغ وأخذ العينات المطلوبة.
• تأكد مما إذا كانت هناك حاجة إلى التحريض أو الأجهزة الإضافية أو ملحقات العملية الأخرى.

الهدف هو تنسيق البطانة وهيكل الوعاء والملحقات مع عملية التفاعل الفعلية، وليس مجرد إعادة إنتاج أبعاد الخزان الموجود.

3.2 صهاريج التخزين المبطنة بـ PTFE

تُستخدم صهاريج التخزين لحفظ المواد الخام الكيميائية والوسائط وسوائل المعالجة قبل نقلها إلى مرحلة أخرى. وعلى عكس المفاعل، قد لا يقوم خزان التخزين بإجراء تحويل نشط لمحتوياته. ومع ذلك، يمكن أن يظل الوسط المخزن على اتصال بالبطانة لفترة طويلة.

يجب أن يأخذ الاختيار في الاعتبار المادة الكيميائية المخزنة، وتركيزها، ومدة التلامس، والمدى الكامل لدرجات حرارة التخزين. ويجب أيضًا تقييم الظروف أثناء التعبئة والتفريغ والتنظيف والإغلاق المؤقت.

تخطيط الخزان هو اعتبار مهم آخر. إن حجم العمل المطلوب، والوصول للفحص، ووصلات النقل، ومنطقة التثبيت، والعلاقة مع المضخات أو خطوط المعالجة المتصلة، كلها تؤثر على التكوين النهائي.

• التمييز بين سعة السفينة الاسمية وحجم العمل المطلوب القابل للاستخدام.
• حدد الوسائط الكيميائية المخزنة في الخزان، بما في ذلك سوائل التنظيف ذات الصلة.
• قم بتوفير متطلبات المدخل والمخرج والتهوية والصرف والأجهزة حيثما أمكن ذلك.
• قم بتأكيد موقع التثبيت المقصود وأي قيود على الوصول أو الصيانة.

يجب أن يوفر تكوين التخزين المناسب وظيفة الاحتواء المطلوبة مع الحفاظ على توافقه مع الظروف الكيميائية والميكانيكية التي تتم مواجهتها أثناء الخدمة.

3.3 أجهزة الاستقبال المبطنة بـ PTFE

يقوم المستلمون بجمع المواد من عملية المعالجة الأولية قبل نقلها أو معالجتها أو توجيهها إلى مكان آخر في نظام الإنتاج. اعتمادًا على العملية، قد تكون المادة المستلمة سائلة، أو مكثفة، أو خليطًا، أو تيارًا يتغير تركيبه بمرور الوقت.

يمكن أن يبدو جهاز الاستقبال أبسط من المفاعل لأن غرضه الأساسي قد يكون التجميع وليس التفاعل. ومع ذلك، لا يزال يتعين تحديد واجب الاستلام. يؤثر التيار الوارد وحجم التراكم المتوقع وتكرار النقل ودرجة الحرارة وظروف الضغط على التكوين المطلوب.

تستحق الاتصالات اهتمامًا خاصًا نظرًا لأنه غالبًا ما يتم وضع جهاز الاستقبال بين قطع منفصلة من المعدات. يمكن أن يؤدي التوجيه غير الصحيح للفوهة أو حجم التوصيل إلى تعقيد عملية التثبيت والتأثير على تدفق العملية المقصود.

• التعرف على مصدر المنبع والخصائص المتوقعة للتيار الوارد.
• تقدير الحد الأقصى للكمية التي قد تتراكم قبل عملية النقل التالية.
• حدد مسار التفريغ وأي توصيلات مطلوبة للتهوية أو مراقبة المستوى.
• تأكد من ضغط التشغيل وتغيرات الضغط المحتملة أثناء النقل أو إيقاف التشغيل.

تحدد هذه التفاصيل ما إذا كان المتلقي المحدد يمكنه أداء واجب التحصيل الخاص به ضمن ترتيب النظام الأوسع.

3.4 خزانات الخلط المبطنة بـ PTFE

تجمع خزانات الخلط بين المواد أو تحافظ على الخليط في ظل ظروف عملية محددة. قد يشتمل تصميمها على المحرض، وترتيب المحرك، ومدخل العمود، والحواجز عند الاقتضاء، ووصلات المواد المتعددة.

يجب اعتبار المكونات المبللة بمثابة تجميع كامل. لا يحدد توافق بطانة الوعاء الرئيسية تلقائيًا مدى ملاءمة كل مكون يتصل بالوسيط. تحتاج المكونات والأختام والحشيات والملحقات الأخرى المتعلقة بالعمود إلى فحص المواد وحالة التشغيل الخاصة بها.

يؤثر اختيار المحرض أيضًا على تصميم المعدات. قد يؤثر أداء الخلط المطلوب، وخصائص السائل، ومحتوى المواد الصلبة المتوقعة، وسرعة التشغيل، وهندسة الوعاء على التكوين. يجب مراجعة الأحمال الميكانيكية والواجهة بين مجموعة المحرض والسفينة المبطنة قبل الانتهاء من تفاصيل التصنيع.

• تحديد المواد المراد خلطها وأي تغيرات متوقعة أثناء التشغيل.
• تحديد ما إذا كانت هناك حاجة إلى المحرض وتوفير متطلبات الخلط ذات الصلة.
• تحديد ترتيبات دخول العمود والأختام والأجهزة وواجهات العمليات الأخرى.
• مراجعة طريقة التنظيف وإمكانية الوصول إلى الأسطح الداخلية المبللة.

تتطلب تطبيقات الخلط هندسة ميكانيكية وكيميائية منسقة بدلاً من اختيار الوعاء على أساس السعة وحدها.

يعرض الجدول الاختلافات الوظيفية العامة. يجب تحديد تفاصيل البناء النهائية لظروف العملية المقصودة.

6. السعة والأبعاد وتخطيط المعدات

تعد السعة معلمة مهمة، ولكنها لا تحدد بشكل كامل أبعاد أو مدى ملاءمة وعاء المعالجة. قد يكون لسفينتين لهما نفس الحجم الاسمي ارتفاعات وأقطار وهندسة رأسية وترتيبات دعم وتخطيطات اتصال مختلفة.

حجم العمل والقدرة الاسمية

يصف الحجم الاسمي السعة المعلنة للسفينة، في حين أن حجم العمل هو الكمية المقصود الاحتفاظ بها أو معالجتها أثناء التشغيل العادي. يعد التمييز مهمًا بشكل خاص للمفاعلات وخزانات الخلط، حيث قد تكون هناك حاجة إلى مساحة كافية للتحريك، أو توليد البخار، أو الرغوة، أو التمدد، أو سلوك العملية الأخرى.

يعتمد مستوى تعبئة التشغيل المناسب على العملية وتصميم الوعاء. وينبغي تقييم الهامش المطلوب بدلاً من افتراض أنه متطابق عبر التطبيقات المختلفة.

الأبعاد الشاملة ومساحة التثبيت

تأكد من الحد الأقصى المسموح به للارتفاع والقطر والمغلف الإجمالي. ضع في اعتبارك مسار الوصول المتاح، وأبعاد الباب والفتح، وترتيبات الرفع، والخلوصات الهيكلية، ومساحة الصيانة، وموقع المعدات القريبة.

يمكن أن تؤثر قيود النقل والتركيب أيضًا على تكوين السفينة. قد تظل السفينة التي تناسب موقع التشغيل الخاص بها بحاجة إلى مراجعة منفصلة لكيفية نقلها إلى المبنى أو وضعها على أساسها.

يدعم والمعدات المتصلة

يجب أن تتوافق أرجل الدعم والتنانير والأقواس وميزات الرفع وواجهات الأساس مع التصميم الهيكلي وظروف الموقع. قد تفرض المضخات المتصلة ومحركات التحريك والأدوات والأنابيب أحمالًا إضافية أو متطلبات للمساحة.

يجب أن يترك التصميم إمكانية الوصول المناسب إلى نقاط التشغيل ومناطق التفتيش. من الأسهل معالجة احتياجات الصيانة عند أخذها في الاعتبار قبل الانتهاء من الترتيب.

عندما يكون الرسم ذو الأبعاد ضروريًا

قد يكون الوصف الأولي للعملية كافيًا أثناء المناقشات الأولية، ولكن ترتيب الأبعاد يصبح ذا أهمية متزايدة مع تقدم التصميم. يجب أن يحدد الرسم الأبعاد الرئيسية، ومواضع الفوهة، ونقاط الدعم، وفتحات الوصول، والواجهات ذات الصلة مع المعدات المجاورة.

عندما تكون وصلات المحطة موجودة بالفعل، يجب فحص الوعاء المقترح وفقًا لتصميم الأنابيب المتاح. يجب تحديد أي انحرافات ضرورية وحلها قبل الموافقة على رسومات التصنيع.

10. الأخطاء الشائعة في الاختيار والتصميم

يمكن أن تنشأ العديد من المشاكل عندما يعتمد اختيار المعدات على وصف قصير للمنتج دون تحديد الخدمة المقصودة بشكل كامل. يمكن تقليل معظمها من خلال وصف أكثر اكتمالاً للعملية ومراجعة مبكرة للمواصفات الفنية.

الاختيار بالاسم الكيميائي وحده

إن معرفة أن الوعاء سيحتوي على حمض أو قلوي أو مذيب لا يكفي لإكمال تقييم التوافق. قد يكون التركيز، والمخاليط، ودرجة الحرارة، ومدة التعرض، وطرق التنظيف، وبناء البطانة أمرًا مهمًا.

نهج أفضل:قم بتوفير وسط العملية الكامل ونطاق التشغيل المتوقع له، ثم تأكد من ملاءمته للتطبيق الفعلي.

توفير حجم السفينة الاسمي فقط

لا يحدد رقم السعة الشكل الهندسي الكامل للسفينة، أو حجم العمل المسموح به، أو ترتيب المحرض، أو تخطيط الاتصال. يمكن أن تؤدي معلومات الأبعاد غير الكافية إلى معدات لا يمكن دمجها بسهولة في المصنع الحالي.

نهج أفضل:حدد حجم العمل والأبعاد الإجمالية وقيود الموقع ومتطلبات العملية والاتصالات المطلوبة معًا.

بافتراض المقاومة الكيميائية يحدد ملاءمة الفراغ

تعالج المقاومة الكيميائية ومقاومة فرق الضغط مسائل هندسية مختلفة. يجب تقييم البطانة والهيكل الداعم لظروف الفراغ المقصودة ودرجة حرارة التشغيل ذات الصلة.

نهج أفضل:اذكر الحد الأدنى من الضغط المطلق ومدة التعرض ودرجة الحرارة ودورة الفراغ المتوقعة بشكل صريح.

تطل على الأختام والمكونات المساعدة

لا يمكن للبطانة الرئيسية المتوافقة تحديد مدى ملاءمة كل ختم، أو حشية، أو مكون محرض، أو زجاج رؤية، أو وصلة للأداة. يشكل كل مكون مبلل ذو صلة جزءًا من النظام الكامل.

نهج أفضل:قم بتضمين الملحقات ومواد التوصيل في المراجعة الفنية بدلاً من التعامل مع الوعاء الرئيسي باعتباره المكون الوحيد الذي يتطلب التقييم.

الانتهاء من وضع الفوهة بعد فوات الأوان

يمكن أن تؤثر التغييرات المتأخرة في مواقع الاتصال على الهندسة الداخلية ومحاذاة الأنابيب والوصول وتكوين البطانة النهائية. وقد تؤدي أيضًا إلى حدوث تعارضات مع المعدات القريبة أو تصاريح التثبيت.

نهج أفضل:قم بمراجعة ترتيب الأبعاد وجدول الفوهات قبل الموافقة على رسومات التصنيع.

ترك متطلبات التفتيش غير محددة

لا يوضح الطلب العام لسفينة مقاومة للتآكل كيف سيتم فحص البطانة النهائية أو المعايير التي تحدد القبول. يمكن أن تؤدي التفاصيل المفقودة إلى حدوث خلاف أثناء المراجعة النهائية.

نهج أفضل:الاتفاق على المعايير المعمول بها وإجراءات التفتيش ومعايير القبول والسجلات المطلوبة قبل بدء الإنتاج.

14. اعتبارات الاختيار النهائي

اختيار مناسبالمعدات المبطنة PTFEيتطلب تقييمًا منسقًا للوسط الكيميائي، وبناء البطانة، وهيكل الوعاء، وظروف التشغيل، وواجهات العملية. وتخدم المفاعلات، وصهاريج التخزين، وأجهزة الاستقبال، وصهاريج الخلط وظائف مختلفة، لذا ينبغي تطوير تكويناتها بما يتوافق مع المهام المقصودة منها بدلاً من معاملتها كحاويات قابلة للتبديل.

يجب أن تحدد المواصفات الفنية الكاملة التركيب الكيميائي والتركيز، ودرجة الحرارة، والضغط الإيجابي أو الفراغ، والسعة، والأبعاد، ومواضع التوصيل، والملحقات، ومعايير الفحص. وينبغي أيضًا مراعاة التركيب والتنظيف والصيانة والتغيرات المتوقعة في العمليات أثناء مراجعة التصميم.

يساعد تقديم هذه التفاصيل مبكرًا في إنشاء أساس واضح لتقييم المعدات المقترحة. كما أنه يسهل تحديد المعلومات المفقودة وتنسيق اتصالات العملية وتأكيد متطلبات التصميم قبل بدء التصنيع.
