خط أنابيب كيميائي صناعي مبطن بـ PTFE

خط الأنابيب الكيميائي الصناعي المبطن بـ Zhuoyan PTFE هو نظام أنابيب مركب مصمم للنقل الآمن والفعال للوسائط الكيميائية شديدة التآكل. تتكون الأنابيب من غلاف خارجي من الفولاذ الكربوني يوفر القوة الهيكلية ومقاومة الضغط، وبطانة داخلية من مادة PTFE توفر مقاومة للتآكل.

مع أكثر من عشر سنوات من الخبرة في مجال البطانات الصناعية المقاومة للتآكل، طورت Zhuoyan عمليات تصنيع متقدمة لضمان سلامة وعمر الخدمة للأنابيب المبطنة بـ PTFE. تم تصميم هذا المنتج لتلبية متطلبات الصناعات مثل المواد الكيميائية الدقيقة والبتروكيماويات والأدوية والمبيدات الحشرية وأشباه الموصلات وحماية البيئة. المنتج متوفر بأقطار وأطوال اسمية مختلفة ويمكن تخصيصه ليناسب ظروف التشغيل ومتطلبات التثبيت المحددة.

ما هو خط الأنابيب المبطن PTFE؟

الأنابيب المبطنة بـ PTFE هي أنابيب مقاومة للتآكل ذات سطح داخلي مغطى بطبقة من متعدد رباعي فلورو إيثيلين (PTFE). PTFE، الذي يُطلق عليه غالبًا "ملك البلاستيك"، عبارة عن بوليمر فلورو عالي الأداء يشتهر بخموله الكيميائي الممتاز، ونطاق درجة حرارة التشغيل الواسع، وخصائصه غير اللاصقة.

تعمل البطانة الداخلية كحاجز بين الوسط المنقول وجدار الأنبوب المعدني، مما يمنع المواد الكيميائية من تآكل الركيزة الفولاذية. هذا التصميم مهم بشكل خاص عند التعامل مع الوسائط شديدة التآكل، مثل الأحماض المركزة (حمض الكبريتيك، وحمض الهيدروكلوريك، وحمض النيتريك، والماء الملكي)، والقلويات القوية، والهالوجينات (الكلور، والفلور، والبروم، واليود)، والعديد من المذيبات العضوية. تعمل بطانة PTFE على حماية الأنابيب المعدنية من التآكل، وبالتالي إطالة عمر خدمة نظام الأنابيب، وتقليل تكاليف الصيانة، وضمان سلامة ونقاء سوائل العملية. يتم تصنيع الأنابيب المبطنة بـ PTFE من Zhuoyan باستخدام راتنج PTFE عالي الجودة وتكنولوجيا البطانة المتقدمة، مما يوفر أداءً موثوقًا حتى في البيئات التي تتطلب مقاومة للتآكل.

الميزات والمزايا الرئيسية

1. مقاومة كيميائية متفوقة: تتميز بطانات PTFE بمقاومة ممتازة لمجموعة واسعة من المواد المسببة للتآكل، بما في ذلك الأحماض القوية والقلويات القوية والمذيبات العضوية والهالوجينات والمؤكسدات. وهذا يضمن التشغيل الموثوق به حتى عند التعامل مع المواد الكيميائية شديدة التآكل، مما يقلل من خطر فشل خط الأنابيب بسبب التآكل.

2. نطاق درجة حرارة التشغيل واسعة:يمكن لخطوط الأنابيب الكيميائية الصناعية المبطنة بـ Zhuoyan PTFE أن تعمل بشكل موثوق على نطاق واسع من درجات الحرارة. هذا النطاق الواسع من الاستقرار الحراري يجعل الأنابيب مناسبة لظروف التشغيل التي تنطوي على تقلبات شديدة في درجات الحرارة.

3. نفاذية عالية: تُظهر بطانة PTFE الكثيفة والبلورية للغاية نفاذية ممتازة للغازات والسوائل مثل الكلور والأكسجين وبخار الماء وحمض الهيدروكلوريك. تعد هذه النفاذية أمرًا بالغ الأهمية لمنع الوسائط المسببة للتآكل من اختراق البطانة وتآكل الركيزة الفولاذية.

4. احتكاك منخفض وسطح غير لاصق:يتمتع PTFE بأحد أقل معاملات الاحتكاك بين المواد الصلبة. سطحه غير اللاصق، ذاتي التنظيف يمنع تراكم الرواسب، ويقلل من مقاومة التدفق، ويقلل من خطر الانسداد. تعتبر هذه الخاصية مفيدة بشكل خاص للعمليات التي يكون فيها نقاء المنتج ضروريًا أو عند التعامل مع الوسائط التي تميل إلى البلمرة أو الترسب.

مبدأ العمل وعملية الإنتاج

يعتمد مبدأ العمل لخط الأنابيب المبطن بـ PTFE على مزيج تآزري من الخواص الميكانيكية للغلاف الفولاذي والمقاومة الكيميائية لبطانة PTFE. توفر الأنابيب الفولاذية السلامة الهيكلية لاحتواء الضغط والأحمال الميكانيكية، بينما تعمل بطانة PTFE كحاجز خامل كيميائيًا يمنع الاتصال بين السائل المتآكل والركيزة المعدنية.

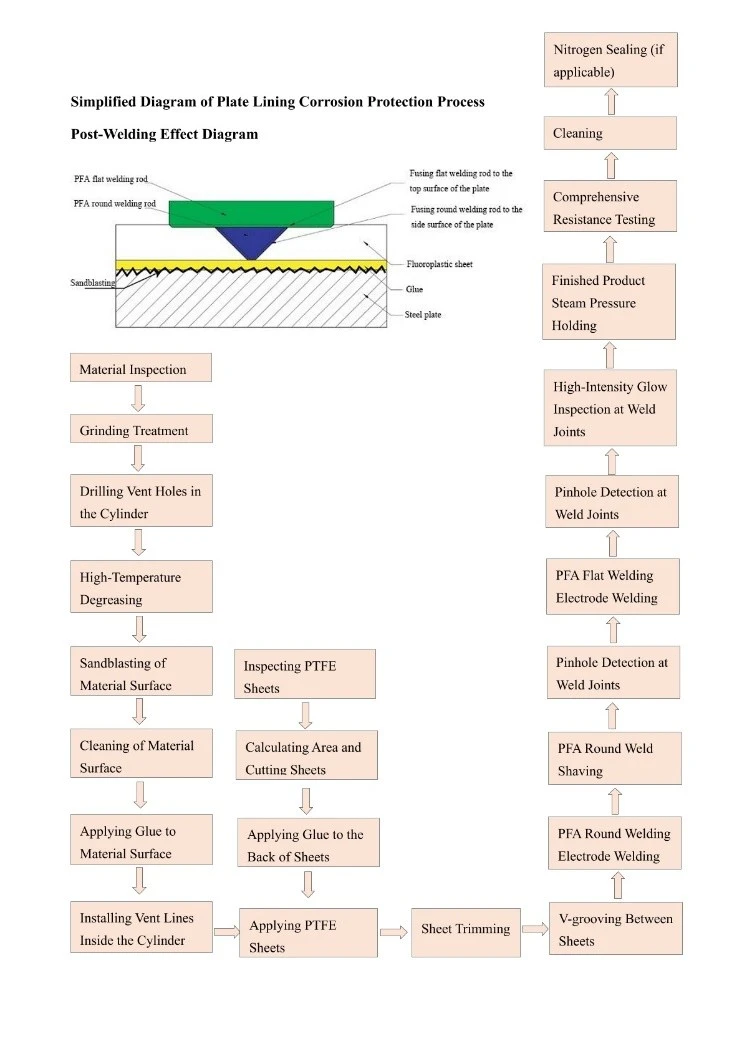

يتضمن تصنيع الأنابيب المبطنة بـ PTFE عالية الجودة سلسلة من الخطوات الدقيقة والمضبوطة لضمان سلامة وأداء المنتج النهائي. تتضمن هذه العملية:

1. فحص المواد:يتم فحص المواد الخام، بما في ذلك الأنابيب الفولاذية وراتنج PTFE، للتأكد من الجودة والامتثال.

2. تحضير السطح:يتم تحضير السطح الداخلي للأنبوب الفولاذي من خلال عمليات مثل الطحن وإزالة الشحوم بدرجة حرارة عالية والسفع الرملي لتحقيق سطح نظيف وخشن يعزز الالتصاق.

3. تطبيق التمهيدي / اللاصق:يتم تطبيق مادة أولية أو مادة لاصقة متخصصة على سطح الفولاذ المُجهز لتعزيز قوة الارتباط بين الفولاذ وبطانة PTFE.

4. تركيب البطانة:يتم إدخال بطانة PTFE في الأنابيب الفولاذية. يمكن تحقيق ذلك من خلال طرق مختلفة، مثل سحب بطانة كبيرة الحجم قليلاً من خلال قالب اختزال والسماح لها بالتمدد على الجدار الفولاذي، أو باستخدام عملية التأرجح حيث يتم تقليل الأنابيب الفولاذية ميكانيكيًا حول البطانة. بالنسبة للأنابيب ذات القطر الأكبر، تتضمن عملية بطانة الصفائح وضع مادة لاصقة على كل من السطح الفولاذي وألواح PTFE، ثم ربطها بعناية معًا باستخدام تقنيات متخصصة.

5. تلبيد / الانصهار:يتم تسخين الأنبوب المجمع في فرن يتم التحكم في درجة حرارته إلى درجة حرارة محددة لدمج PTFE، ومعالجة المادة اللاصقة، وتخفيف أي ضغوط متبقية في البطانة. تضمن هذه الخطوة أيضًا توافق PTFE بإحكام مع الجدار الفولاذي.

مراقبة الجودة والاختبار:

تخضع الأنابيب النهائية لاختبارات صارمة، بما في ذلك الفحص البصري، وقياس السُمك، واختبار الشرارة الكهربائية للكشف عن الثقب، واختبار الالتصاق لضمان جودة وسلامة البطانة.

المواصفات والموديلات

تقدم شركة Zhuoyan الأنابيب المبطنة بـ PTFE بمجموعة متنوعة من الأحجام والتكوينات القياسية. فيما يلي المواصفات النموذجية. الأحجام المخصصة متاحة عند الطلب.

مجالات التطبيق

يتم استخدام خطوط الأنابيب المبطنة بـ Zhuoyan PTFE على نطاق واسع في الصناعات التي تكون فيها مقاومة التآكل، والنقاء، والموثوقية ذات أهمية قصوى. تشمل التطبيقات النموذجية ما يلي:

الصناعة الكيميائية الدقيقة: نقل المواد الوسيطة المسببة للتآكل والأحماض والمذيبات.

صناعة البتروكيماويات: التعامل مع الوسائط العدوانية في عمليات التكرير والبتروكيماويات.

صناعة الأدوية: نقل المواد الكيميائية عالية النقاء والمكونات الصيدلانية النشطة (APIs) حيث يكون نقاء المنتج أمرًا بالغ الأهمية.

صناعة المبيدات الحشرية: نقل المواد الخام المسببة للتآكل والمنتجات النهائية.

صناعة أشباه الموصلات: نقل المواد الكيميائية عالية النقاء والمسببة للتآكل ومجاري النفايات.

حماية البيئة: التعامل مع أحماض النفايات المسببة للتآكل والقلويات ومياه الصرف الصناعي.

صناعة الكلور القلوي: نقل الكلور والصودا الكاوية وغيرها من الوسائط شديدة التآكل.

صناعة الطاقة: أنظمة إزالة الكبريت من غاز المداخن (FGD) والتعامل مع المواد الكيميائية المسببة للتآكل في محطات توليد الطاقة.

احتياطات الاستخدام

لضمان الأداء الأمثل وعمر الخدمة الطويل لخطوط الأنابيب المبطنة بـ Zhuoyan PTFE، يجب مراعاة الاحتياطات التالية:

1. حدود درجة الحرارة:تجنب تشغيل خط الأنابيب بشكل مستمر عند أو أعلى من الحد الأقصى لدرجة الحرارة لبطانة PTFE (على سبيل المثال، أكثر من 160 درجة مئوية للدرجة القياسية)، لأن ذلك يمكن أن يؤدي إلى التليين والتشوه وتقليل عمر الخدمة.

2. إدارة الضغط: التأكد من أن ضغوط التشغيل لا تتجاوز المحددتصنيف. يجب تجنب الزيادات السريعة في الضغط لمنع الضغط الميكانيكي على البطانة والفلنجات.

3. التوافق الكيميائي:في حين أن PTFE مقاوم لمعظم المواد الكيميائية، إلا أنه عرضة للهجوم بواسطة المعادن القلوية المنصهرة وعنصر الفلور في درجات حرارة عالية. تأكد من التوافق الكيميائي مع Zhuoyan للوسائط غير العادية أو المتطرفة.

4. تثبيت:يجب تشديد الشفاه بالتساوي وبعزم الدوران الصحيح لتجنب الضغط الزائد على الشفاه والتسبب في التسرب. يجب دعم الأنابيب بشكل صحيح لمنع الترهل أو الاهتزاز.

5. التعامل مع:يتمتع PTFE بمقاومة زحف منخفضة نسبيًا؛ تجنب الأحمال الموضعية أو التأثيرات الحادة التي يمكن أن تشوه البطانة بشكل دائم.

6. تقتيش:قم بفحص خط الأنابيب بانتظام، وخاصة وصلات الفلنجة والمناطق المعرضة لدرجات حرارة عالية أو دورات ضغط، بحثًا عن علامات التسرب أو تدهور حشية الفلنجة.

7. التكليف المسبق:تأكد من أن نظام خطوط الأنابيب نظيف وخالي من الحطام قبل بدء التشغيل لمنع تلف بطانة PTFE.

التعليمات

س 1: ما هي درجة حرارة التشغيل القصوى للأنابيب المبطنة بـ Zhuoyan PTFE؟
A1: يمكن للأنبوب المبطن بـ PTFE القياسي أن يعمل بشكل مستمر حتى 160 درجة مئوية تقريبًا. بالنسبة للتطبيقات التي تتطلب درجات حرارة أعلى، تقدم Zhuoyan حلولاً هندسية ويمكنها التوصية بمواد بديلة مثل PFA.

س2: كيف تقاوم بطانة PTFE النفاذية؟
A2: تستخدم Zhuoyan PTFE عالي الكثافة وعملية بطانة دقيقة لتشكيل بطانة كثيفة وسميكة. يوفر هذا الهيكل حاجزًا عاليًا لنفاذ الغاز والسوائل، مما يحمي الهيكل الفولاذي من هجوم التآكل.

س 3: ما هي الأطوال والأقطار المتوفرة؟
A3: تتراوح الأقطار الاسمية القياسية من DN25 إلى DN600 (1 بوصة إلى 24 بوصة)، بأطوال تصل إلى 6000 مم حسب القطر. يمكن تصنيع أحجام وأطوال مخصصة لتلبية متطلبات المشروع المحددة.

س 4: كيف يمكنني الحصول على عرض أسعار مخصص لطلبي المحدد؟
A4: يرجى الاتصال بشركة Zhuoyan مباشرة لإبلاغها بظروف العملية الخاصة بك، مثل تكوين الوسائط ودرجة الحرارة والضغط وأبعاد الأنبوب المرغوبة. سيقدم فريقنا الفني حلاً مخصصًا وعروض أسعار بناءً على احتياجاتك المحددة.
