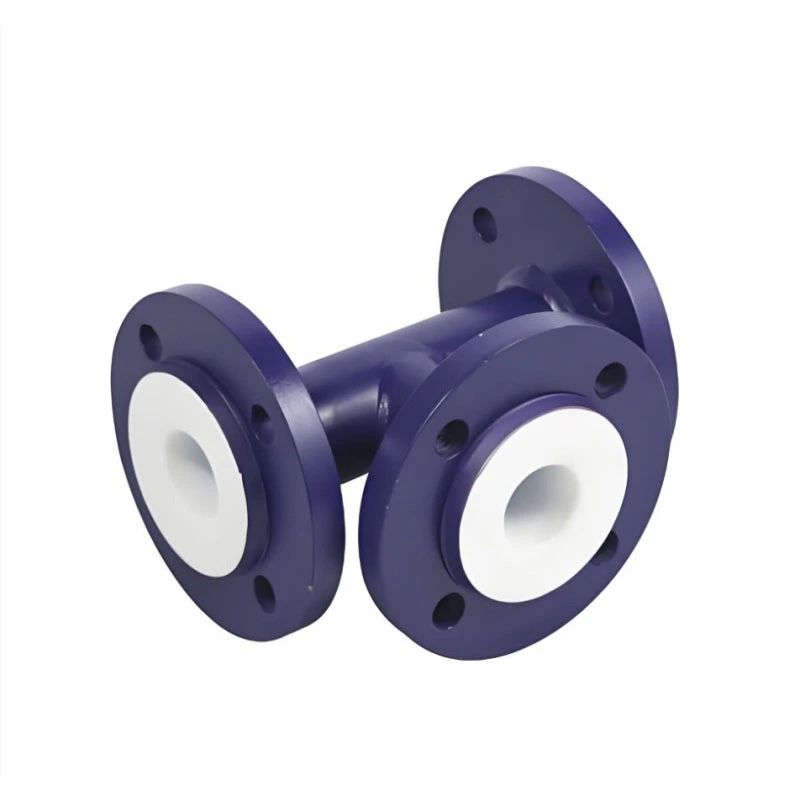

تركيب تي شيرت مقاوم للأحماض ومبطن بمادة PTFE

إن تركيبات المحملة المقاومة للأحماض المبطنة بـ PTFE هي عبارة عن تركيبات أنابيب فرعية ثلاثية الاتجاه تم تحسينها خصيصًا لخطوط التوصيل المتوسطة الحمضية. داخل شبكات الأنابيب الكيميائية الحمضية، تقوم المحملات بمهام تقسيم التدفق والتقارب والتحويل الالتفافي. إن تقاطع التقاطع ثلاثي الاتجاهات عرضة للتجفيف المضطرب، والذي يرتدي بسهولة المحملات المعدنية العادية أو التركيبات المرشوشة الرخيصة، مما يتسبب في حدوث تسرب مبكر. تستخدم هذه التيشيرت الخاصة الحمضية الفولاذ الكربوني لجسم خارجي يتحمل الضغط وبطانة داخلية PTFE غير ملحومة بتغطية كاملة في جميع الوصلات الفرعية. يمكن أن تتعاون مع الأكواع المبطنة والأنابيب المستقيمة ومخفضات السرعة لبناء شبكة نقل سائلة حمضية مغلقة كاملة، منتشرة على نطاق واسع في ورش التخليل، مصانع الأحماض غير العضوية ومحطات إعادة تدوير حمض النفايات عبر مجمعات الكيماويات في جنوب شرق آسيا والشرق الأوسط.

مبدأ العمل

1. مبدأ العمل المادي

· مادة الجسم الخارجي: هيكل من الصلب الكربوني المطروق، يوفر القوة الميكانيكية، ويتحمل الضغط الداخلي لخط الأنابيب، وإجهاد التمدد الحراري وتأثير التثبيت الخارجي؛ تعمل عملية الحدادة على التخلص من عيوب مسامية الصب الداخلية، وهي مناسبة للتشغيل الدوري لخط الأنابيب المتوسط ​​الحمضي على المدى الطويل.

· حاجز داخلي مضاد للتآكل: يتم تغليف صفائح PTFE المنشّطة بالصوديوم بالفراغ في تجويف الإنطلاق الداخلي، بما في ذلك الوصلات المتقاطعة ثلاثية الاتجاهات، وتجويف الفروع وأوجه إغلاق الحافة. يشكل PTFE الخامل كيميائيًا طبقة عزل مستمرة، ويمنع السائل الحمضي من ملامسة الركيزة المعدنية، ويمنع التدفق المضطرب الناجم عن تآكل الشق عند تقاطع نقطة الإنطلاق. لا توجد نقاط معدنية مكشوفة داخل التركيب بالكامل.

2. دعم عملية الإنتاج والموقع المتطابقة

1. عملية تركيب انزلاق خط الأنابيب الجاهزة:يطابق زلاجات أنابيب توصيل الأحماض المصنعة مسبقًا في المصنع؛ يتم تجميع المحملات مسبقًا في ورشة العمل، مما يقلل من العمل الساخن عالي المخاطر في الموقع لورش العمل الحمضية.

2. عملية تحويل وتقارب السائل الحمضي:يتم تطبيقه على تقسيم تدفق الأنبوب الرئيسي إلى خطوط أنابيب تغذية حمض فرعية متعددة، أو دمج تدفق حمض النفايات متعدد المصادر في أنبوب التجميع الرئيسي العام.

3. تجاوز عملية أخذ العينات وإغاثة السلامة:احتياطي فرع تي لمنفذ أخذ عينات السائل الحمضي على الخط أو فرع تجاوز الأمان لخط الأنابيب المحيطي لخزان تخزين الحمض.

4. مجموعة كاملة من عملية الحلقة المغلقة المبطنة بالفلور:يتم التوصيل مع خزان تخزين مقاوم للأحماض ومبطن بـ PTFE، وخط أنابيب النقل والكوع، ويشكل نظام دوران مغلق للوسط الحمضي المعزول تمامًا، وتجنب تسرب الضباب الحمضي.

استكمال جدول المواصفات الفنية

اقتراحات اختيار النموذج الاحترافي

1. اختيار شكل الإنطلاقة: الأنبوب الرئيسي والأنبوب الفرعي من نفس العيار اختر الإنطلاقة ذات القطر المتساوي؛ عندما يحتاج التدفق الفرعي إلى تقليص حجم الأنبوب، حدد نقطة الإنطلاق المخففة لتتناسب مع عيار خط الأنابيب الفعلي.

2. اختيار سمك البطانة: التدفق الثابت للحمض غير العضوي المخفف العادي حدد بطانة قياسية 2 مم؛ حمض عالي التركيز مع تنظيف مضطرب قوي عند تقاطع ثلاثي الاتجاه، ترقية إلى بطانة PTFE بسمك 3 مم.

3. تقييم حالة التدفق: إذا واجه موضع نقطة الإنطلاق تبديلًا متكررًا للتدفق وتأثيرًا مضطربًا عنيفًا، قم بإبلاغ الفريق الفني لتعزيز وسيلة ربط البطانة المحلية عند التقاطع المتقاطع ثلاثي الاتجاهات.

4. متطلبات مطابقة الحافة: يجب اعتماد الحافة المبطنة بالكامل HG20536، ولا تخلط مع الحافة المعدنية العادية غير المبطنة، وتجنب التآكل الحمضي عند فجوة الاتصال.

5. التكوين الموجه نحو العملية: لأخذ العينات / فرع تجاوز الفائض، تأكد من موضع فتح الفرع وطول الفرع مقدمًا للتصنيع المسبق في المصنع، وامنع الحفر الثانوي في الموقع على جسم نقطة الإنطلاق.

جدول مقارنة أداء المنتج

لماذا تختار Zhuoyan لتركيبات التيشيرت المقاومة للأحماض？

1. قمزة فارغة كمواد خام، تخلى عن قمزة مصبوبة منخفضة الجودة، قم بإزالة عيب ثقب الرمل المخفي الذي قد يسبب فشل اختراق الوسط الحمضي.

2. معالجة تعزيز التركيز للوصلات المتقاطعة ثلاثية الاتجاهات، منطقة التنظيف المضطربة الضعيفة هذه تحصل على حرفة تصفيح مفرغة معززة، مما يقلل بشكل كبير من معدل فشل التسرب في موضع نقطة الإنطلاق في خط الأنابيب الحمضي.

3. معيار فحص مزدوج صارم: مسح شرارة خاص يركز على تقاطع ثلاثي الاتجاه بالإضافة إلى اختبار شرارة السطح الكامل التقليدي والاختبار الهيدروليكي.

4. الدعم الفني الاحترافي للوسط الحمضي: تقديم اقتراح مخطط تحويل خط الأنابيب وفقًا لتركيز حمض المستخدم ومعلمات معدل التدفق.

5. معيار شفة HG20536 موحد، إرساء سلس مع الأنابيب والأكواع وخزانات التخزين المبطنة المقاومة للأحماض من السلسلة الكاملة لشراء خط أنابيب كامل في مكان واحد.

6. توريد مستندات التصدير الكاملة، مهلة قصيرة لمواصفات المخزون القياسية، ضمان بطانة مخصص لمدة 5 سنوات لتركيبات الأنابيب المتوسطة الحمضية.

التعليمات

Q1: هل يمكن لتركيبات التيشيرت المقاومة للأحماض المبطنة بـ PTFE أن تعمل على المدى الطويل لخط أنابيب تحويل حمض الكبريتيك وحمض الهيدروكلوريك عالي التركيز؟

ج: نعم، استخدم خيار البطانة السميكة 3 مم عند مواجهة حمض عالي التركيز مع تنظيف مضطرب عنيف عند تقاطع ثلاثي الاتجاهات.

س2: ما الفرق بين نقطة الإنطلاق ذات القطر المتساوي ونقطة الإنطلاق المخفضة؟

ج: إن نقطة الإنطلاق ذات القطر المتساوي تعني أن الأنبوب الرئيسي والأنبوب الفرعي يشتركان في القطر الاسمي المتطابق؛ يتم تطبيق نقطة الإنطلاق المخفضة عندما يكون عيار الأنبوب الجانبي أصغر من خط الأنابيب الرئيسي.

س 3: هل يُسمح بالحفر أو الفتح في الموقع على جسم الإنطلاق لإضافة فرع إضافي؟

ج: ممنوع منعاً باتاً. سيؤدي الحفر إلى تدمير بطانة PTFE المتكاملة. يجب تأكيد جميع مواقع وأحجام الفروع قبل التصنيع المسبق في المصنع.

س 4: هل يمكن أن تتطابق هذه نقطة الإنطلاق مع نظام خطوط الأنابيب المقاومة للأحماض المبطن بـ PTFE؟

ج: إنها تعتمد معيار الحافة المبطنة الكاملة HG20536، ويمكن تجميعها مباشرة مع دعم الأنابيب المبطنة، والكوع ومعدات خزان التخزين.

س 5: ما هو الفحص الذي سيخضع له كل تي شيرت مقاوم للأحماض قبل التسليم؟

ج: يتلقى كل تركيب مسح شرارة كامل للجدار (مسح التركيز على موضع التقاطع ثلاثي الاتجاهات) بالإضافة إلى اختبار إحكام الضغط الهيدروليكي.

س 6: ما هي العناصر المشمولة في نطاق الضمان؟

ج: هيكل تي من الفولاذ الكربوني المطروق ضمان هيكلي لمدة 10 سنوات؛ بطانة PTFE ضمان لمدة 5 سنوات، باستثناء الخدوش الاصطناعية وسوء التركيب والأضرار غير المناسبة عند الاستخدام المتوسط.
