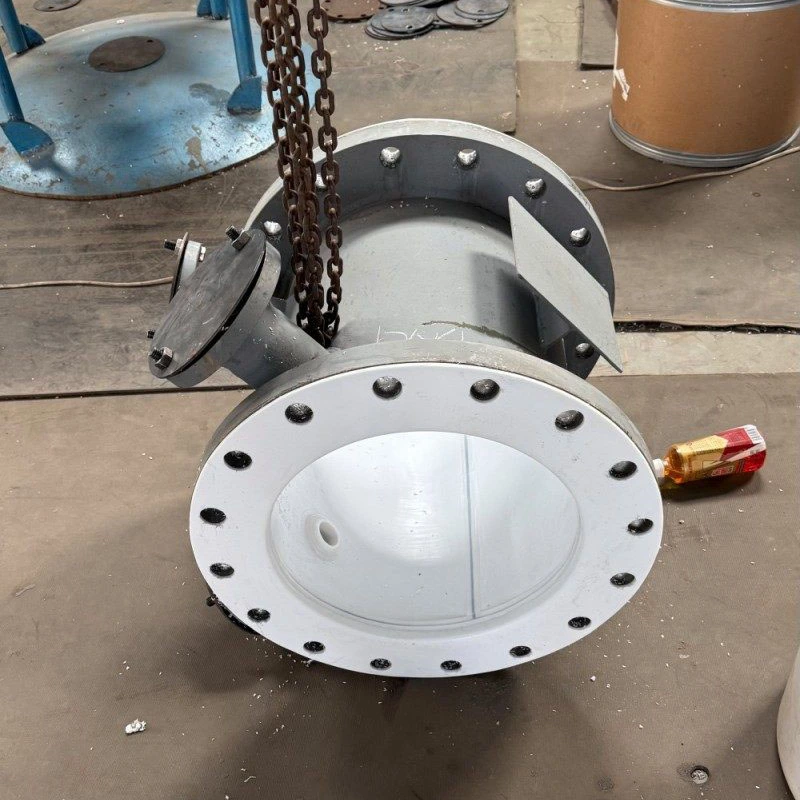

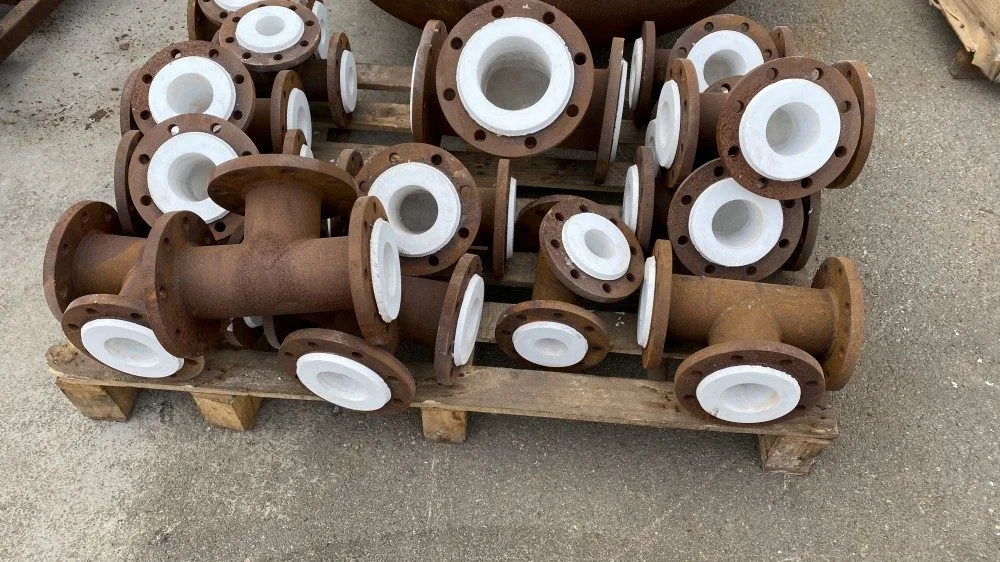

تي شيرت مقاوم للأحماض ومبطن بمادة PTFE

Zhuoyan PTFE المبطنة بالأحماض الكيميائية المقاومة للأحماض هي عبارة عن تجهيزات أنابيب مصممة لمقاومة المواد الكيميائية في أنظمة خطوط الأنابيب الصناعية. يتميز المنتج بغلاف خارجي معدني مدمج مع بطانة داخلية من PTFE، وذلك باستخدام القوة الميكانيكية للفولاذ والخمول الكيميائي لـ PTFE. يتضمن هيكل الإنطلاق أنبوبًا رئيسيًا وأنبوبًا فرعيًا يشكلان شكل "T"، مما يتيح تحويل السوائل أو التقارب في شبكات الأنابيب. تمنع تقنية البطانة هذه الاتصال المباشر بين الوسائط المسببة للتآكل والركيزة المعدنية، مما يقلل من خطر التسرب الناتج عن التآكل ويطيل عمر الخدمة. يتم تصنيع المحملات المبطنة بـ Zhuoyan PTFE مع الاهتمام بكثافة البطانة واتساق السمك لتلبية المتطلبات الصناعية.

ما هو المحملة الكيميائية المقاومة للأحماض والمبطنة بـ PTFE؟

إن المحملة الكيميائية المقاومة للأحماض المبطنة بـ PTFE (يشار إليها أيضًا باسم قطعة T المبطنة بـ PTFE أو المحملة الكيميائية) عبارة عن مكون خط أنابيب يتكون من جسم معدني مبطن بمادة البولي تترافلوروإيثيلين (PTFE) على السطح الداخلي. إنه بمثابة وصلة فرعية في أنظمة الأنابيب، مما يسمح بتقسيم التدفق من مدخل واحد إلى مخرجين أو دمجه من مدخلين إلى مخرج واحد. تعمل بطانة PTFE كحاجز بين السائل المنقول والقشرة المعدنية، مما يحمي الأنبوب من الهجوم الكيميائي. يعد هذا التصميم مناسبًا بشكل خاص للتطبيقات التي تتضمن مواد كيميائية عدوانية، أو وسائط عالية النقاء، أو درجات حرارة مرتفعة حيث قد تعاني التركيبات المعدنية القياسية من التآكل أو التلوث. تتوفر المحملات الكيميائية المقاومة للأحماض والمبطنة بـ PTFE في تكوينات متساوية ومقلصة ويمكن تصنيعها بأحجام مختلفة لتناسب أقطار الأنابيب المختلفة.

التطبيقات

يتم استخدام المحملات الكيميائية المقاومة للأحماض والمبطنة بـ PTFE في أنظمة الأنابيب الصناعية التي تنقل السوائل المسببة للتآكل، أو السوائل عالية النقاء، أو الوسائط التي تتطلب التحكم في التلوث.

تشمل مجالات التطبيق الشائعة ما يلي:

· الصناعة الكيميائية:نقل الأحماض القوية (حمض الكبريتيك، حمض النيتريك، حمض الهيدروكلوريك)، والقلويات القوية (هيدروكسيد الصوديوم، هيدروكسيد البوتاسيوم)، والمذيبات العضوية في المصانع الكيميائية.

· الصناعة الدوائية:نقل الكواشف والمكونات النشطة عالية النقاء حيث يجب الحفاظ على نقاء المنتج.

· البتروكيماويات والنفط والغاز:معالجة ونقل الهيدروكربونات المسببة للتآكل والغاز الحامض والمضافات الكيميائية.

· معالجة المياه:التعامل مع المواد الكيميائية المعالجة المسببة للتآكل، والمبيضات، ومياه الصرف الصحي ذات المكونات العدوانية.

· تجهيز الأغذية:نقل المكونات الغذائية الحمضية أو القلوية ومحاليل التنظيف حيث تتطلب النظافة ومقاومة التآكل.

· صناعة أشباه الموصلات:تسليم الماء عالى النقاء والكواشف الكيميائية عالية النقاء في صناعة الإلكترونيات.

تتضمن السيناريوهات النموذجية ما يلي:

· خطوط نقل الحمض:نقل حامض الكبريتيك المركز أو حامض النيتريك أو حامض الهيدروكلوريك في المصانع الكيماوية.

· أنظمة معالجة المواد الكاوية:التعامل مع محاليل هيدروكسيد الصوديوم أو هيدروكسيد البوتاسيوم في اللب والورق والمنسوجات والمعالجة الكيميائية.

· أنظمة توصيل المذيبات:نقل المذيبات العضوية مثل التولوين والزيلين والهيدروكربونات المكلورة حيث يكون الفولاذ الكربوني عرضة للهجوم.

· أنظمة المياه عالية النقاء:توزيع الماء منزوع الأيونات أو الماء عالي النقاء في المنشآت الصيدلانية وأشباه الموصلات لمنع التلوث المعدني.

· أنظمة معالجة النفايات:معالجة مياه الصرف الصحي المسببة للتآكل ومجاري النفايات الكيميائية في محطات المعالجة البيئية.

مبدأ العمل وعملية التصنيع

مبدأ العمل

تعمل بطانة PTFE كطبقة عزل خاملة كيميائيًا بين الوسط المتآكل والقشرة المعدنية. PTFE (بولي تترافلوروإيثيلين) عبارة عن بوليمر فلوري ذو بنية رابطة كربون-فلور توفر ثباتًا كيميائيًا عاليًا. المادة مقاومة للهجوم بواسطة معظم الأحماض والقلويات والمذيبات العضوية، باستثناء المعادن القلوية المنصهرة والفلور العنصري وبعض المركبات المفلورة عند درجات حرارة مرتفعة. يسمح هذا الخمول لنقطة الإنطلاق بنقل الوسائط العدوانية دون المساس بسلامة الغلاف الخارجي المعدني. يوفر الغلاف المعدني قوة هيكلية لتحمل ضغط النظام والأحمال الميكانيكية، بينما تضمن بطانة PTFE التوافق الكيميائي مع سائل المعالجة.

عمليات التصنيع

يتم استخدام طريقتين أساسيتين للتصنيع لبطانات PTFE:

1. قولبة المسحوق (القولبة المتوازنة/الضغطية)
تتم تعبئة مسحوق PTFE في تجويف قالب الإنطلاق ويتم إخضاعه لضغط متساوي الضغط العالي (عادة حوالي 30 ميجا باسكال)، تليها عملية تلبيد لتشكيل طبقة بطانة كثيفة وموحدة. تؤدي هذه العملية إلى زيادة كثافة البطانة وتحسين الأداء.

2. طريقة البثق (الدفع).
يتم بثق مسحوق PTFE على شكل أنبوب ثم يتم سحبه إلى الأنبوب المعدني. تُستخدم هذه الطريقة بشكل أساسي للأقطار الأصغر (حتى DN100) وتطبيقات الضغط السلبي المنخفض.

بعد تشكيل البطانة، تتضمن عملية التجميع لحام مكونات الغلاف المعدني وربط الحواف وفقًا للمواصفات القياسية لضمان سلامة الوصلة وأداء الختم.

احتياطات الاستخدام

لضمان عمر الخدمة الأمثل والتشغيل الآمن للتي شيرتات المبطنة بـ PTFE، يجب مراعاة النقاط التالية:

1. حدود درجة الحرارة والضغط:

· نطاق درجة حرارة التشغيل: -180 درجة مئوية إلى +160 درجة مئوية تحت الضغط الإيجابي.

· معدل الضغط: بشكل عام يصل إلى 2.5-3.0 ميجا باسكال حسب الحجم والعملية.

2. تثبيت:

· يجب حماية أسطح إغلاق الحافة من الخدوش أو القطع أو التأثيرات قبل التثبيت.

· لا تقم بإجراء اللحام أو القطع أو تسخين اللهب على الجسم المعدني بعد وضع البطانة؛ حافظ على مسافة لا تقل عن متر واحد من مصادر الحرارة.

· استخدم الحشيات المناسبة ومواصفات عزم الدوران عند ربط الوصلات ذات الحواف.

3. تخزين:

· يخزن في منطقة مغطاة بعيداً عن أشعة الشمس المباشرة والمطر.

· تجنب التكديس الثقيل أو التأثير الذي قد يؤدي إلى تلف البطانة.

4. القيود:

· PTFE غير مناسب للمعادن القلوية المنصهرة، أو الفلور العنصري، أو بعض المركبات المفلورة مثل ثلاثي فلوريد الكلور وسادس فلوريد اليورانيوم.

· لا ينبغي تجاوز حدود درجة الحرارة والضغط في وقت واحد. ارتفاع درجات الحرارة قد يقلل من الحد الأقصى للضغط المسموح به.

التعليمات

س 1: ما هي المواد الكيميائية التي يمكن أن تتعامل معها المحملات المبطنة بـ PTFE؟
أ1:PTFE مقاوم لمعظم الأحماض والقلويات والمذيبات العضوية. وهو متوافق مع حمض الكبريتيك، وحمض النيتريك، وحمض الهيدروكلوريك، وهيدروكسيد الصوديوم، والعديد من المذيبات العضوية. وتشمل الاستثناءات الفلزات القلوية المنصهرة، والفلور العنصري، وبعض المركبات المفلورة عند درجات حرارة مرتفعة.

Q2: ما هو نطاق درجة الحرارة الذي تدعمه هذه المحملات؟
أ2:يمكن استخدام المحملات المبطنة بـ PTFE تحت ضغط إيجابي من -180 درجة مئوية إلى +160 درجة مئوية. تكون حدود درجة الحرارة أقل في ظل ظروف الفراغ، اعتمادًا على عملية التصنيع.

س 3: ما هي الأحجام المتوفرة للقمصان المبطنة بـ PTFE؟
أ3:تتراوح الأحجام القياسية بشكل عام من DN15 (1/2 بوصة) إلى DN600 (24 بوصة)، مع توفر تكوينات تي متساوية ومخفضة. يمكن تصنيع أحجام مخصصة لمتطلبات المشروع المحددة.

س 4: كيف يتم اختبار جودة بطانة PTFE؟
أ4:يتم اختبار سلامة البطانة بشكل شائع باستخدام اختبار الشرارة (كشف التفريغ الكهربائي) عند الفولتية المحددة (عادةً 10-25 كيلو فولت أمبير) لتحديد أي ثقوب أو عيوب في طبقة البطانة. يتم أيضًا إجراء اختبار الضغط الهيدروستاتيكي على التركيبات النهائية.

س 5: هل يمكن استخدام المحملات المبطنة بـ PTFE في ظل ظروف الفراغ؟
أ5:نعم. يمكن استخدام المنتجات المصنعة باستخدام الضغط المتوازن تحت ظروف الفراغ. تعتمد درجة حرارة التشغيل القصوى في ظل ظروف الفراغ على طريقة التصنيع المحددة.
