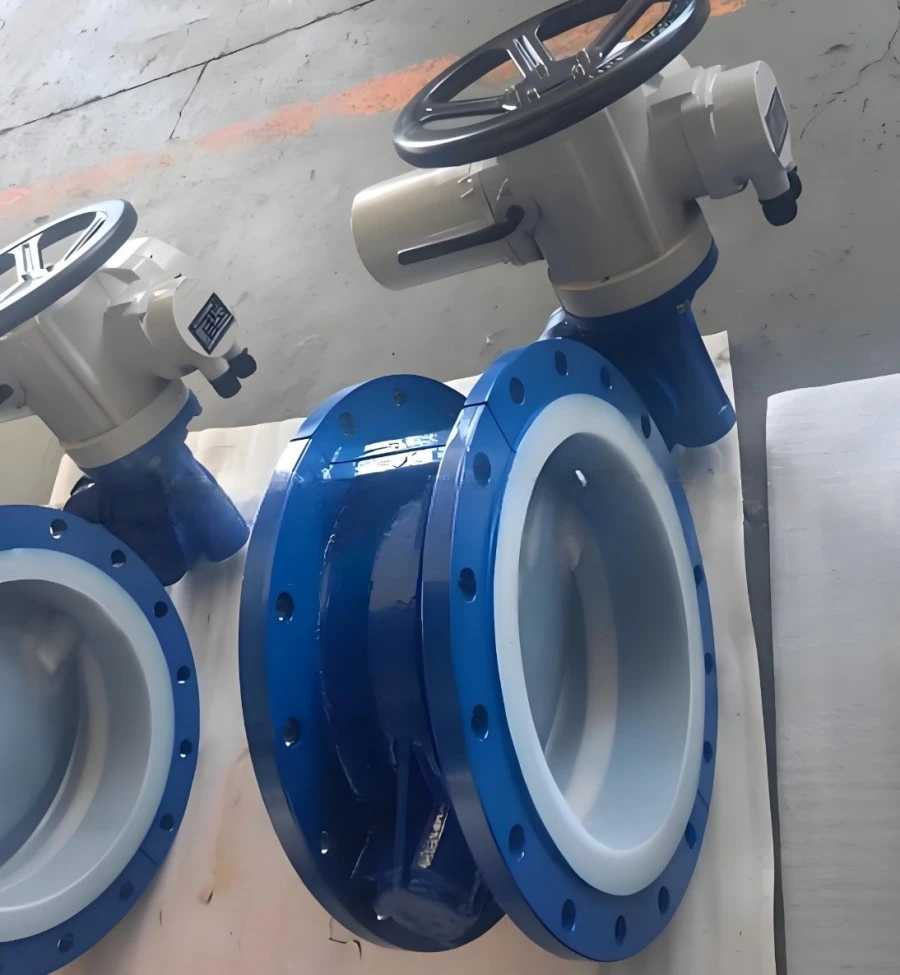

صمام التحكم الكيميائي الصناعي المبطن بـ PTFE

ينتمي صمام التحكم الكيميائي الصناعي المبطن بـ PTFE إلى مكون خط أنابيب التنظيم التلقائي، ويختلف عن الصمامات الكروية المبطنة العادية. إنه لا يفتح أو يغلق السائل فحسب، بل يحقق التعديل المستمر لمعدل التدفق، وضغط خط الأنابيب ومستوى السائل المتوسط ​​لحلقات إنتاج المواد الكيميائية المغلقة. سوف تتآكل صمامات التحكم المعدنية العادية بسرعة بسبب السوائل الكيميائية العدوانية؛ تواجه صمامات التحكم الشائعة التي يتم رشها بـ PFA خطر تآكل الطلاء في ظل عملية الاختناق المتكررة. يستخدم صمام التحكم الخاص بنا أجزاء تمرير التدفق المبطنة بـ PTFE بالكامل بما في ذلك جسم الصمام وقابس الصمام والمقعد. يمكن أن تتعاون مع نظام التحكم الآلي DCS، وتتوافق مع خطوط الأنابيب المبطنة بـ PTFE، والكوع ونقطة الإنطلاق لبناء شبكة نقل أوتوماتيكية كاملة مضادة للتآكل، وتستخدم على نطاق واسع في مشاريع معالجة التآكل المتوسطة الآلية في المجمعات الكيميائية الخارجية.

ما هو صمام التحكم الكيميائي الصناعي المبطن بـ PTFE？

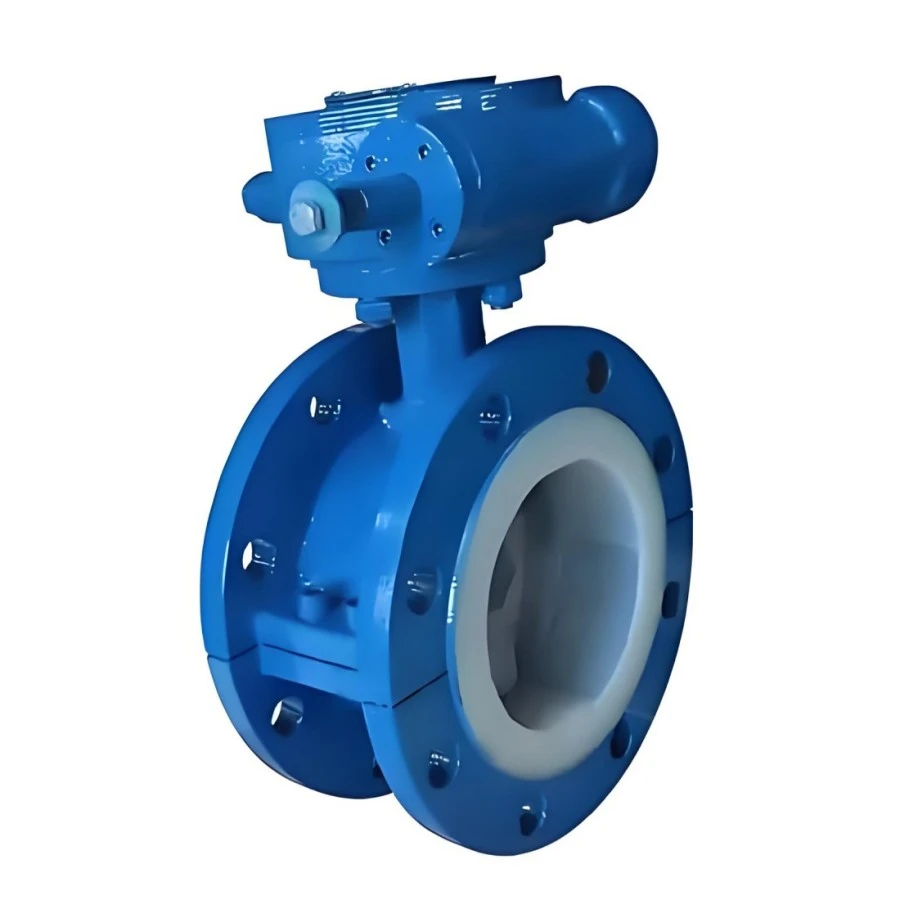

صمام التحكم الكيميائي الصناعي المبطن بـ PTFE هو صمام تنظيم اختناق خاص مقاوم للتآكل لخطوط الأنابيب الكيميائية الصناعية. يتكون من جسم صمام من الفولاذ الكربوني مع بطانة PTFE كاملة، وزخرفة داخلية مغلفة بـ PTFE (القابس والمقعد)، ومحركات يدوية / هوائية / كهربائية اختيارية. وظيفتها الأساسية هي تنظيم الاختناق المستمر: من خلال تغيير المقطع العرضي للتدفق داخل جسم الصمام، فإنه يقوم ديناميكيًا بضبط التدفق أو الضغط أو الضغط الخلفي لوسط التدفق المتآكل. يتم تغطية جميع الأسطح متوسطة التلامس بالكامل بمادة PTFE لمنع التآكل الناجم عن السوائل المحتوية على الأحماض والقلويات والفلور أثناء التنظيف المتكرر بالاختناق. يتم تركيبه على أنابيب المعالجة ويتم ربطه بنظام التحكم الصناعي، وينتمي إلى تركيب تنظيمي بدلاً من صمام القطع البسيط، ويتصل بنظام الأنابيب المبطن بالفلور بواسطة فلنجات مقاومة للتآكل مبطنة بالكامل HG20536.

استكمال جدول المواصفات الفنية

مزايا المنتج الأساسية

1. بطانة كاملة من PTFE للجزء المبلل من أجل حالة التنظيف الخانق، جسم الصمام، والقابس، ومقعد الصمام كلها محمية بواسطة بطانة PTFE. إنه يقاوم التنظيف المستمر للوسائط المتولدة أثناء الاختناق المتكرر، ويحل عيوب تقشير الطلاء لصمامات التحكم من النوع المرشوشة.

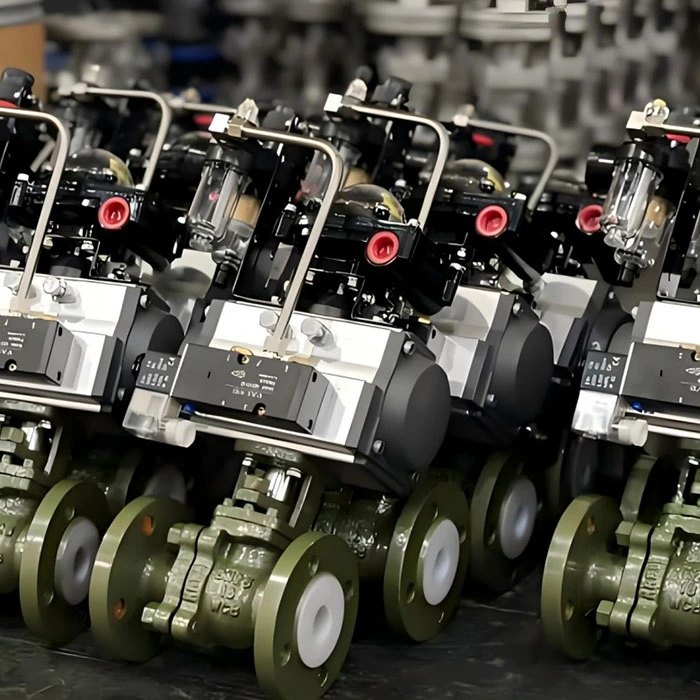

2. تكوين المحرك المتعدد للإنتاج الآلي ثلاثة أوضاع للقيادة: يدوي، هوائي، كهربائي. يمكن للإصدارات الهوائية / الكهربائية الاتصال بنظام التحكم الصناعي DCS / PLC لتحقيق التنظيم التلقائي عن بعد لورش العمل الكيميائية غير المأهولة.

3. أداء الاختناق الثابت في ظل المادة المسببة للتآكل إن هيكل مسار التدفق الأمثل يقلل من تأثير التدفق المضطرب داخل تجويف الصمام، ويضمن خطية ضبط مستقرة في ظل ظروف العمل الدورية طويلة الأجل.

4. هيكل البطانة ذو الزاوية الميتة صفر تجويف الصمام، مخرج المدخل المتوسط ​​وسطح الختم يحقق كسوة PTFE المستمرة؛ لا توجد نقطة معدنية مكشوفة، وتجنب تآكل الشقوق في ظل ظروف العمل المختلطة والمتوسطة.

5. توافق قوي مع النظام اعتماد معيار الحافة المبطن بالكامل HG20536، والالتحام بسلاسة مع خطوط الأنابيب المبطنة بسلسلة كاملة من PTFE، والمحملات، والأكواع، ومعدات المعالجة للشراء الشامل.

6. اختبار إحكام المقعد المستقل الصارم بصرف النظر عن فحص الشرارة التقليدي، فإن كل صمام تحكم نهائي ينفذ اختبار إحكام مقعد الخانق الخاص، لضمان أداء منخفض التسرب في حالة التعديل.

مجالات التطبيق الرئيسية

مناسبة لخطوط أنابيب المعالجة الكيميائية المتوسطة المسببة للتآكل، مع سجلات التسليم إلى المناطق الصناعية الكيميائية في جنوب شرق آسيا والشرق الأوسط:

1. خط الإنتاج الأوتوماتيكي للكيميائيات الدقيقة: تنظيم التدفق للحمض المختلط والسوائل العضوية المسببة للتآكل

2. مصنع المواد الكيميائية الفلورية: تعديل الضغط والتدفق لخط أنابيب نقل حمض الهيدروفلوريك

3. صناعة الليثيوم ذات الطاقة الجديدة: الاختناق التلقائي لتوصيل المواد الخام المسببة للتآكل وملح الليثيوم

4. ورشة عمل المواد الكيميائية الصيدلانية: التحكم الدقيق في تدفق المواد المسببة للتآكل عالية النقاء

5. محطة سوائل النفايات لحماية البيئة: تعديل تدفق تفريغ النفايات الحمضية / النفايات القلوية

6. دعم عملية التصحيح: تعديل الضغط الخلفي لخط أنابيب المكثفات المسببة للتآكل لمخرج عمود التقطير

عملية الإنتاج القياسية

1. تصنيع دقيق لجسم الصمام من الصلب الكربوني، وإزالة نتوءات على التجويف الداخلي ووجه ختم الحافة.

2. معالجة السفع الرملي بدرجة Sa2.5 بالتجويف الداخلي، تحسين قوة اللصق لمواد البطانة PTFE.

3. معالجة تنشيط الصوديوم للمواد الخام PTFE؛ تنفيذ لصق فراغي لمكونات جسم الصمام والقابس والمقعد على التوالي في ورشة عمل نظيفة.

4. التجميع الدقيق للزخرفة المبطنة (القابس، المقعد) والمشغل؛ تصحيح السكتة الدماغية الميكانيكية واختناق السفر.

5. فحص العناصر المتعددة: اختبار مسح الشرارة بالتجويف الكامل 10KV؛ اختبار محاكاة اختناق ضيق مقعد الصمام الخاص ؛ اختبار الضغط الهيدروليكي.

6. إعادة معايرة السكتة الدماغية للمشغل الهوائي / الكهربائي. تنظيف التجويف الداخلي للصمام.

7. منافذ الحافة محمية بأغطية PTFE مخصصة مضادة للخدش؛ عبوة ممتصة للصدمات لشحن تصدير الصمام النهائي.

التعليمات

Q1: ما هو الفرق بين صمام التحكم المبطن PTFE والصمام الكروي المبطن العادي؟ ج: هذا صمام تنظيم الاختناق للضبط المستمر للتدفق/الضغط؛ يتم استخدام الصمام الكروي العادي فقط للقطع الكامل للفتح / الإغلاق الكامل، ولا يمكن تحقيق التنظيم بدون خطوات.

Q2: هل يمكن لصمام التحكم الكيميائي الصناعي المبطن بـ PTFE أن يتصل بنظام التحكم الآلي DCS؟ ج: تدعم إصدارات المشغل الهوائي والكهربائي اتصال الإشارة مع نظام DCS / PLC لتنظيم الاختناق التلقائي عن بعد.

س 3: هل صمام التحكم هذا قابل للتطبيق على وسط التنظيف المحتوي على حمض الهيدروفلوريك؟ ج: حدد إصدار بطانة PTFE بسمك 3 مم مطور لوسيط التنظيف المحتوي على الفلور، يرجى إبلاغ تكوين الوسط مسبقًا.

س 4: ما هي عمليات التفتيش الخاصة التي سيمر بها كل صمام تحكم قبل التسليم؟ ج: يخضع كل صمام لاختبار تسرب الشرارة، واختبار إحكام الاختناق المستقل لمقعد الصمام، واختبار تثبيت الضغط الهيدروليكي.

س 5: هل يمكن أن يتطابق صمام التحكم هذا بشكل مباشر مع نظام الأنابيب المبطن بـ PTFE؟ ج: إنها تتبع معيار الحافة المبطنة بالكامل HG20536، والمتوافقة مباشرة مع سلسلة كاملة من تجهيزات الأنابيب المبطنة بالفلور ومعدات المعالجة.

س 6: ما هو نطاق الضمان لصمام التحكم المبطن؟ ج: يتمتع جسم الصمام المصنوع من الفولاذ الكربوني بضمان هيكلي لمدة 10 سنوات؛ بطانة PTFE ضمان لمدة 5 سنوات؛ ملحقات المحرك ضمان لمدة عامين، باستثناء الخدوش الاصطناعية وأضرار سوء التشغيل.
